11.9 جيجا هرتز ~ 18 جيجا هرتز WR62 BJ140 إلى SMA أنثى بزاوية قائمة دليل موجي إلى محول متحد المحور SMA/BJ140-KF
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | WR62 الدليل الموجي للمحولات المحورية | مادة: | النحاس |
|---|---|---|---|
| نطاق التردد: | 11.9-18 جيجا هرتز | موصل: | SMA |
| VSWR: | 1.30 | مقاومة: | 50 أوم |
| حجم الدليل الموجي: | WR62، BJ140 | نمط الجسم: | الزاوية اليمنى |
| إبراز: | دليل موجي WR62 إلى محول SMA,11.9-18 جيجا هرتز محول دليل موجي متحد المحور,محول SMA بزاوية قائمة BJ140 |
||
WR62 BJ140 إلى محول دليل موجي إلى محوري SMA أنثى 11.9 جيجاهرتز ~ 18 جيجاهرتز
تردد محولات الدليل الموجي إلى المحوري معالج بواسطة Elite Electronic (ELT) تغطي 5.4 جيجاهرتز - 110 جيجاهرتز. مع موثوقية عالية وحجم صغير وأداء ممتاز، يتم استخدامه على نطاق واسع في معدات قياس الموجات الدقيقة والموجات المليمترية. يحتوي الدليل الموجي على أدلة موجية مستطيلة قياسية وأدلة موجية مزدوجة الحواف، ويمكن تخصيص الأدلة الموجية غير القياسية وفقًا لمتطلبات المستخدم. تتضمن واجهة توصيل الطرف المحوري N، TNC، SMA، SMP، 3.5 مم، K (2.92 مم)، 2.4 مم، 1.85 مم، 1.0 مم والميكروستريب. تنقسم محولات الدليل الموجي إلى المحوري إلى نوعين: إطلاق طرفي وإطلاق بزاوية قائمة من اتجاه الواجهة. من بينها، يمكن أيضًا استخدام نوع إطلاق RA كـ هيكل عالي الطاقة.
مواصفات SMA/BJ140-KF:
| اسم المنتج | محولات دليل موجي WR62 إلى محوري SMA |
| رقم الموديل | SMA/BJ140-KF |
| النوع المحوري | SMA |
| حجم الدليل الموجي | WR62 |
| نمط الجسم | زاوية قائمة |
| نطاق التردد | 11.9-18 جيجاهرتز |
| المعاوقة | 50 أوم |
| VSWR | 1.30 |
المزايا:
-تتميز محولات الدليل الموجي لدينا بموثوقية عالية وحجم مصغر وأداء ممتاز وما إلى ذلك، مما يجعلها معتمدة على نطاق واسع في قياس الموجات الدقيقة وأجهزة الموجات المليمترية وما إلى ذلك.
رسم تخطيطي للموديل رقم SMA/BJ140-KF:

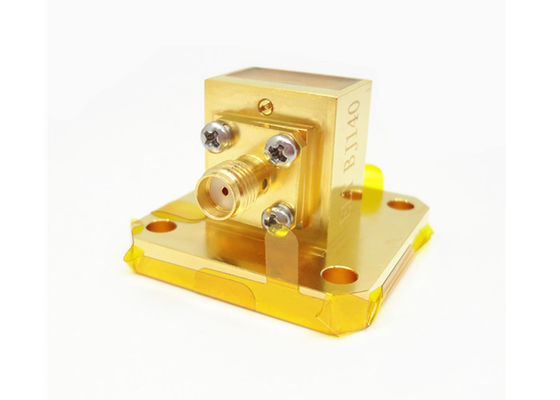

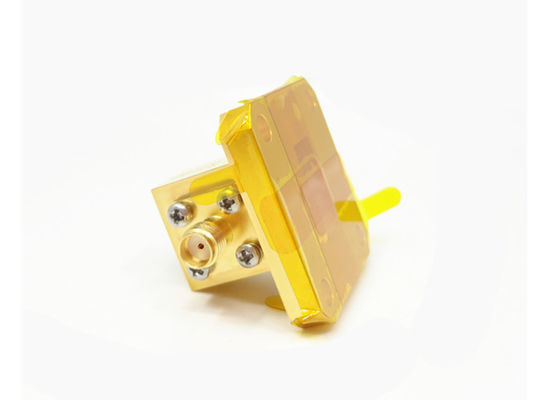

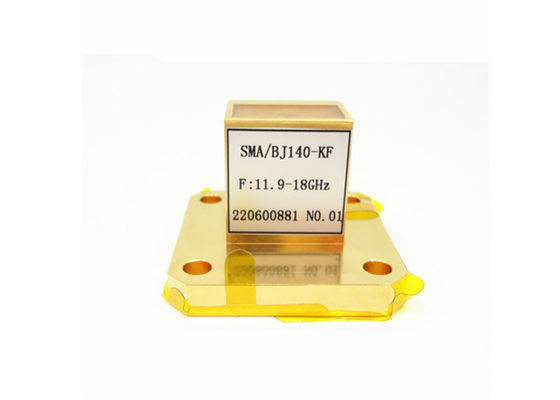

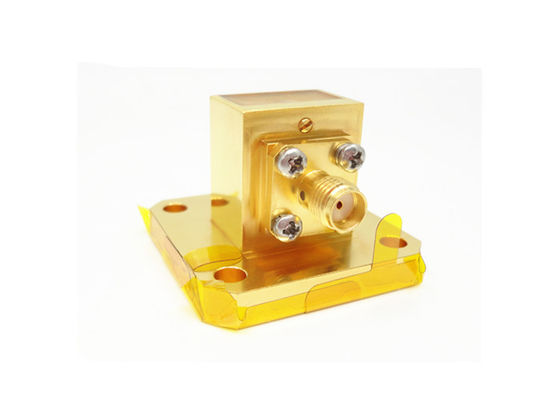

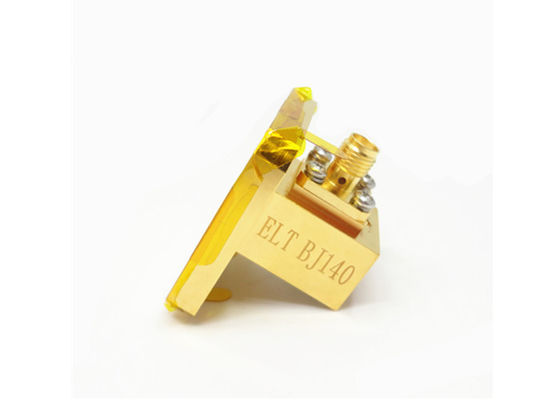

صور محول دليل موجي WR62 BJ140 إلى SMA أنثى محوري SMA/BJ140-KF:
قائمة محولات الدليل الموجي إلى المحوري SMA:
| رقم الموديل | الوصف | ملاحظة |
| SMA/BJ100-KFE2 | محولات إطلاق طرفي WR90(BJ100) إلى SMA أنثى | BJ100=WR90 |
| SMA/BJ100-KF6 | محولات إطلاق بزاوية قائمة WR90(BJ100) إلى SMA ذكر | |
| SMA/BJ120-KFE | محولات إطلاق طرفي WR75(BJ120) إلى SMA أنثى | BJ120=WR75 |
| SMA/BJ120-KF6 | محولات إطلاق بزاوية قائمة WR75(BJ120) إلى SMA أنثى | |
| SMA/BJ140-KFE | محولات إطلاق طرفي WR62(BJ140) إلى SMA أنثى | BJ140=WR62 |
| SMA/BJ140-KF15 | محولات إطلاق بزاوية قائمة WR62(BJ140) إلى SMA أنثى | |
| SMA/BJ180-KFE5 | محولات إطلاق طرفي WR51(BJ180) إلى SMA أنثى | BJ180=WR51 |
| SMA/BJ180-KF2 | محولات إطلاق بزاوية قائمة WR51(BJ180) إلى SMA أنثى |
المراجع المتقاطعة لمعايير الدليل الموجي
| المعيار الصيني | المعيار الدولي | نطاق التردد (جيجاهرتز) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
محول دليل موجي إلى محوري-ELT 2024.pdf
ملاحظة:
لدينا أكثر من 1000 نوع من محولات الدليل الموجي إلى المحوري للاختيار، إذا لم يتم العثور على المحول الذي تستخدمه، يرجى الاتصال بنا بتفاصيلك. أبعاد ODM مرحب بها.
