WR12 BJ740 إلى 1.0mm الموجهات الإناث إلى محول القوس 60GHz ~ 90GHz الزاوية اليمنى 1.0 / BJ740-KF
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | الدليل الموجي WR12 للمحولات المحورية | المواد: | النحاس |
|---|---|---|---|
| نطاق التردد: | 60 إلى 90 غيغاهرتز | موصل: | 1.0 ملم |
| VSWR: | 1.45 | عائق: | 50 أوم |
| حجم الدليل الموجي: | WR12، BJ740 | نمط الجسم: | زاوية مستقيمة |
| إبراز: | WR12 BJ740 موجه الموجات إلى محول القوة,1.0 ملم دليل الموجات الإناث إلى محول المحوري,60GHz ~ 90GHz الموجه الموجوي إلى المكيف المحوري,1.0mm Female Waveguide To Coaxial Adapter,60GHz~90GHz Waveguide To Coaxial Adapter |
||
60GHz ~ 90GHz WR12 BJ740 إلى 1.0mm الموجهات الأنثوية إلى محول القوس
وتكرارأجهزة تحويل الموجات إلى أجهزة تحويل القوسالمعالجة بواسطةإلكترونية النخبة(تغطية ELT5.4 غيغاهرتز - 110 غيغاهرتزمع موثوقية عالية، وحجم صغير وأداء ممتاز، ويتم استخدامه على نطاق واسع في أجهزة قياس الموجات الدقيقة والموجات المليمترية.الموجات المستقيمة القياسية و الموجات المزدوجة، ويمكن تخصيص الموجات غير القياسية وفقًا لمتطلبات المستخدم. تتضمن واجهة الاتصال النهائي المتكامل(ن) ، (تي إن سي) ، (إس إم إيه) ، (إس إم بي) ، (إس إس إم بي) ، 35، K (2.92) ، 2.4، 1.85و 1.0 و شريط صغيريتم تقسيم محولات توجيه الموجات إلى المحاور إلى نوعين: إطلاق النهاية وإطلاق الزاوية المستقيمة من توجيه الواجهة. من بينها ، يمكن استخدام نوع إطلاق RA أيضًابنية عالية القوة.
مواصفات1.0/BJ740-KF:
| اسم المنتج | توجيه الموجات WR12 إلى محولات محورية 1.0 ملم |
| رقم الطراز | 1.0/BJ740-KF |
| النوع المحوري | 1.0 ملم |
| حجم الموجات | WR12 (BJ740) |
| أسلوب الجسم | الزاوية اليمنى |
| نطاق التردد | 60 إلى 90 غيغاهرتز |
| مقاومة SMA | 50 أوم |
| VSWR | 1.45 |
المزايا:
-أجهزة تحويل الموجات لدينا ذات موثوقية عالية وحجم مصغر وأداء ممتاز وما إلى ذلك، مما يجعلها تستخدم على نطاق واسع في أجهزة قياس الموجات الدقيقة وأجهزة الموجات المليمترية وما إلى ذلك.

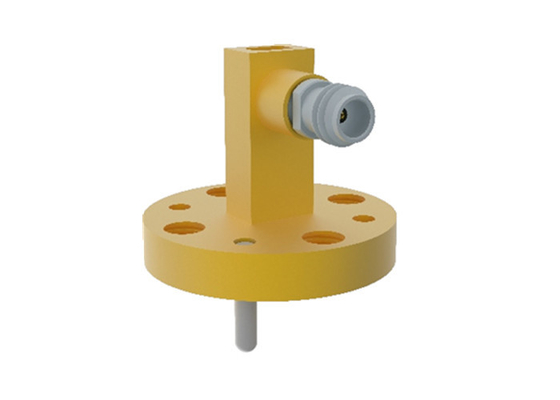

رسم الخطوط العريضة وصورWR12 BJ740 إلى 1.0mm المرأة الموجهة للموجات إلى محول كوكس1.0/BJ740-KF:
قائمةتوجيه الموجات إلى أجهزة تحويل المحوري 1.0 ملم:
| رقم الطراز | الوصف | ملاحظة |
| 1.0/BJ740-KF | WR12 ((BJ740) إلى مكيّفات الزاوية المستقيمة الإناث 1.0mm | |
| 1.0/BJ740-KFE | WR12 ((BJ740) إلى أجهزة تكييف إطلاق نهاية نسائية بقوة 1.0 ملم | BJ740=WR12 |
| 1.0/BJ900-KF | WR10 ((BJ900) إلى مكيّفات الزاوية المستقيمة الإناث 1.0mm | BJ900=WR10 |
| 1.0/BJ900-KFE1 | WR10 ((BJ900) إلى أجهزة تكييف إطلاق نهاية نسائية بقوة 1.0 ملم | |
| نوع مخصص | الأحجام المخصصة مقبولة |
مراجع متقاطعة لمعايير الموجهات
| المعايير الصينية | المعايير الدولية | نطاق التردد (GHz) |
| BJ84 | WR112 | 6.57 ~ 9.99 |
| BJ100 | WR90 | 8.20 إلى 125 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9 ~ 18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6 ~ 26.7 |
| BJ260 | WR34 | 21.7 ~ 33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2~59.6 |
| BJ620 | WR14 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
ملاحظة:
لدينا أكثر من 1000 نوع مندليل الموجات إلى المحولات المتكافئةللاختيار، إذا لم يتم العثور على المحول الذي تستخدمه، يرجى الاتصال بنا مع تفاصيلك.نرحب بقياس ODM.
