74GHz~110GHz WR10 BJ900 إلى 1.0mm إمرأة زاوية موجية على الزاوية اليمنى إلى محول كوكس 1.0 / BJ900-KF
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | WR10 BJ900 دليل الموجات إلى محولات المحوري | المواد: | النحاس |
|---|---|---|---|
| طلاء: | مطلي بالذهب | نطاق التردد: | 74 جيجا هرتز-110 جيجا هرتز |
| موصل: | 1.0 ملم | VSWR: | 1.5 |
| حجم الدليل الموجي: | WR10,BJ900 | نمط الجسم: | زاوية مستقيمة |
| إبراز: | WR10 BJ900 محول كواكسية توجيه الموجات,74GHz ~ 110GHz محول كوكسية توجيه الموجات,محول كوكسي لقيادة الموجات الزاوية اليمنى للأنثى,74GHz~110GHz Waveguide Coax Adapter,Female Right Angle Waveguide Coax Adapter |
||
74GHz~110GHz WR10 BJ900 إلى 1.0mm إمرأة زاوية مستقيمة موجهة للموجات إلى محول كوكس
وتكرارأجهزة تحويل الموجات إلى أجهزة تحويل القوسالمعالجة بواسطةإلكترونية النخبة(تغطية ELT5.4 غيغاهرتز - 110 غيغاهرتزمع موثوقية عالية، وحجم صغير وأداء ممتاز، ويتم استخدامه على نطاق واسع في أجهزة قياس الموجات الدقيقة والموجات المليمترية.الموجات المستقيمة القياسية و الموجات المزدوجة، ويمكن تخصيص الموجات غير القياسية وفقًا لمتطلبات المستخدم. تتضمن واجهة الاتصال النهائي المتكاملن، TNC، SMA، SMP، SSMP، 3.5، K (2.92) ، 2.4، 1.85و 1.0 و شريط صغيريتم تقسيم محولات توجيه الموجات إلى المحاور إلى نوعين: إطلاق النهاية وإطلاق الزاوية المستقيمة من توجيه الواجهة. من بينها ، يمكن استخدام نوع إطلاق RA أيضًابنية عالية القوة.
مواصفات1.0/BJ900-KF:
| اسم المنتج | WR10 موجه الموجات إلى محولات محورية 1.0 ملم نوع الزاوية اليمنى |
| رقم الطراز | 1.0/BJ900-KF |
| النوع المحوري | 1.0 ملم |
| حجم الموجات | WR10 (BJ900) |
| أسلوب الجسم | إنهاء الإطلاق |
| نطاق التردد | 74GHz-110GHz |
| مقاومة SMA | 50 أوم |
| VSWR | 1.5 |
المزايا:
-أجهزة تحويل الموجات لدينا ذات موثوقية عالية وحجم مصغر وأداء ممتاز وما إلى ذلك، مما يجعلها تستخدم على نطاق واسع في أجهزة قياس الموجات الدقيقة وأجهزة الموجات المليمترية وما إلى ذلك.

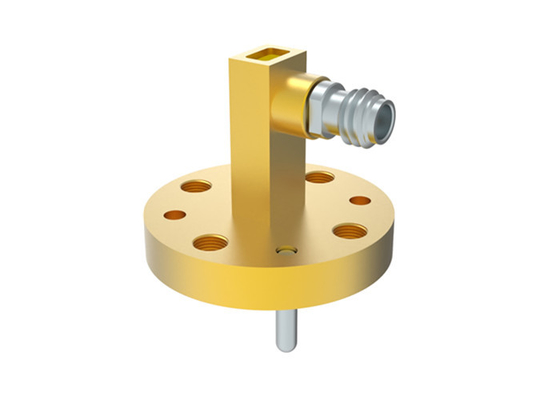

رسم الخطوط العريضة وصورWR10 BJ900 إلى 1.0mm الموجهات الأنثوية إلى محول القوس1.0/BJ900-KF:
محطات الاختبارWR10 BJ900 إلى 1.0mm الموجهات الأنثوية إلى محول القوس1.0/BJ900-KF:
قائمةتوجيه الموجات إلى أجهزة تحويل المحوري 1.0 ملم:
| رقم الطراز | الوصف | ملاحظة |
| 1.0/BJ740-KF | WR12 ((BJ740) إلى مكيّفات الزاوية المستقيمة الإناثية 1.0mm | |
| 1.0/BJ740-KFE | WR12 ((BJ740) إلى أجهزة تكييف إطلاق نهاية نسائية بقوة 1.0 ملم | BJ740=WR12 |
| 1.0/BJ900-KF | WR10 ((BJ900) إلى مكيّفات الزاوية المستقيمة الإناث 1.0mm | BJ900=WR10 |
| 1.0/BJ900-KFE1 | WR10 ((BJ900) إلى أجهزة تكييف إطلاق نهاية نسائية بقوة 1.0 ملم | |
| نوع مخصص | الأحجام المخصصة مقبولة |
ذات صلة1.0mm WR10 الموجهات الموجية إلى محولات التكافلمن الايليت الالكترونية
مراجع متقاطعة لمعايير الموجهات
| المعايير الصينية | المعايير الدولية | نطاق التردد (GHz) |
| BJ84 | WR112 | 6.57 ~ 9.99 |
| BJ100 | WR90 | 8.20 إلى 125 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9 ~ 18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6 ~ 26.7 |
| BJ260 | WR34 | 21.7 ~ 33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2~59.6 |
| BJ620 | WR14 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
توجيه الموجات إلى محول الكوكس-ELT 2024.pdf
ملاحظة:
لدينا أكثر من 1000 نوع مندليل الموجات إلى المحولات المتكافئةللاختيار، إذا لم يتم العثور على المحول الذي تستخدمه، يرجى الاتصال بنا مع تفاصيلك.نرحب بقياس ODM.
