محول موجة إلى متحد المحور من 32.9 جيجاهرتز ~ 59.6 جيجاهرتز WR19 BJ500 إلى 1.85 مم أنثى إطلاق طرفي 1.85/BJ500-KFE1
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | WR19 BJ500 الدليل الموجي للمحولات المحورية | مادة: | النحاس |
|---|---|---|---|
| نطاق التردد: | 32.9-59.6 جيجا هرتز | موصل: | 1.85 ملم |
| VSWR: | 1.4 | مقاومة: | 50 أوم |
| حجم الدليل الموجي: | WR19، BJ500 | نمط الجسم: | إنهاء الإطلاق |
| إبراز: | 32.9GHz~59.6GHz موجه الموجات إلى محول التكيف,إنهاء إطلاق محول الموجة الموجية,WR18 BJ500 محول كواكسية توجيه الموجات,End Launch Waveguide Coax Adapter,WR18 BJ500 Waveguide Coax Adapter |
||
محول موجة إلى محوري من 32.9 جيجاهرتز ~ 59.6 جيجاهرتز WR19 BJ500 إلى 1.85 مم أنثى إطلاق نهاية موجه إلى محول محوري
ترددمحولات موجه إلى محوريتمت معالجتها بواسطة Elite Electronic (ELT) تغطي5.4 جيجاهرتز-110 جيجاهرتز. مع الموثوقية العالية والحجم الصغير والأداء الممتاز، يتم استخدامه على نطاق واسع في قياسات الميكروويف ومعدات الموجات المليمترية. يحتوي موجه الموجة علىموجات مستطيلة قياسية وموجات مزدوجة الحواف، ويمكن تخصيص موجات غير قياسية وفقًا لمتطلبات المستخدم. تتضمن واجهة التوصيل الطرفية المحوريةN، TNC، SMA، SMP، SSMP، 3.5، K (2.92)، 2.4، 1.85، 1.0 و microstrip. تنقسم محولات موجه إلى محوري إلى نوعين: إطلاق النهاية والإطلاق بزاوية قائمة من اتجاه الواجهة. من بينها، يمكن أيضًا استخدام نوع إطلاق RA كـهيكل عالي الطاقة.
مواصفات1.85/BJ500-KFE1:
| اسم المنتج | محولات WR19 BJ500 Waveguide إلى 1.85 مم محورية - إطلاق النهاية |
| رقم الموديل | 1.85/BJ500-KFE1 |
| النوع المحوري | 1.85 ملم |
| حجم موجه الموجة | WR19(BJ500) |
| نمط الجسم | إطلاق النهاية |
| نطاق التردد | 32.9 جيجاهرتز-59.6 جيجاهرتز |
| ممانعة SMA | 50 أوم |
| VSWR | 1.4 |
المزايا:
-تتميز محولات موجه الموجة الخاصة بنا بموثوقية عالية وحجم مصغر وأداء ممتاز وما إلى ذلك، مما يجعلها معتمدة على نطاق واسع في قياسات الميكروويف وأجهزة الموجات المليمترية وما إلى ذلك.

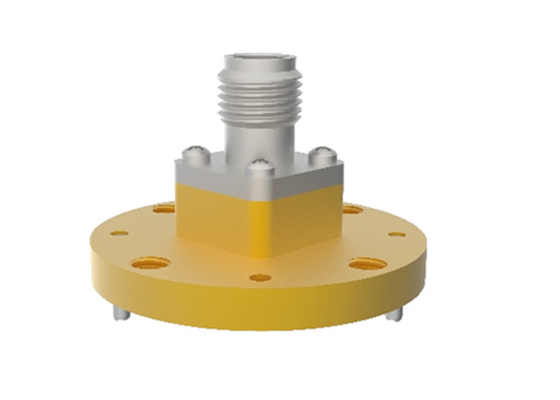

رسم تخطيطي وصور لـمحول WR19 BJ500 إلى 1.85 مم أنثى موجه إلى محوري1.85/BJ500-KFE1:
قائمةمحولات موجه إلى 1.85 مم محورية:
| رقم الموديل | الوصف | ملاحظة |
| 1.85/BJ500-KF4 | محولات زاوية قائمة أنثى WR19(BJ500) إلى 1.85 مم | |
| 1.85/BJ500-KFE1 | محولات إطلاق نهاية أنثى WR19(BJ500) إلى 1.85 مم | BJ500=WR19 |
| 1.85/BJ620-KF | محولات زاوية قائمة أنثى WR15(BJ620) إلى 1.85 مم | BJ620=WR15 |
| 1.85/BJ620-KFE | محولات إطلاق نهاية أنثى WR15(BJ620) إلى 1.85 مم | |
| نوع مخصص | أحجام مخصصة مقبولة |
المنتجات ذات الصلة بمحولات موجه إلى محوري 1.85 مممن Elite Electronic:
المراجع المتبادلة لمعيار موجه الموجة
| المعيار الصيني | المعيار الدولي | نطاق التردد (جيجاهرتز) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
ملاحظة:
لدينا أكثر من 1000 نوع منمحولات موجه إلى محوريللاختيار، إذا لم يتم العثور على المحول الذي تستخدمه، فيرجى الاتصال بنا للحصول على التفاصيل الخاصة بك.أبعاد ODM مرحب بها.
