محول دليل موجي إلى متحد المحور 39.2 جيجاهرتز ~ 59.6 جيجاهرتز WR19 BJ500 إلى طرف أنثى 1.85 مم
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | WR19 BJ500 الدليل الموجي للمحولات المحورية | مادة: | النحاس |
|---|---|---|---|
| نطاق التردد: | 32.9-59.6 جيجا هرتز | موصل: | 1.85 ملم |
| VSWR: | 1.4 | مقاومة: | 50 أوم |
| حجم الدليل الموجي: | WR19، BJ500 | نمط الجسم: | إنهاء الإطلاق |
| إبراز: | توجيه الموجات WR19 إلى محول 1.85 ملم,محول طرفي BJ500 إلى 1.85 مم,محول دليل موجي متحد المحور 39.2-59.6 جيجاهرتز |
||
39.2 جيجاهرتز ~ 59.6 جيجاهرتز WR19 BJ500 إلى محول دليل موجي إلى متحد المحور بطرف أنثى 1.85 مم
تردد محولات الدليل الموجي إلى متحد المحور معالج بواسطة Elite Electronic (ELT) تغطي 5.4 جيجاهرتز-110 جيجاهرتز. بفضل موثوقيتها العالية وحجمها الصغير وأدائها الممتاز، فهي تستخدم على نطاق واسع في قياسات الميكروويف ومعدات الموجات المليمترية. يحتوي الدليل الموجي على أدلة موجية مستطيلة قياسية وأدلة موجية مزدوجة الحواف، ويمكن تخصيص الأدلة الموجية غير القياسية وفقًا لمتطلبات المستخدم. تتضمن واجهة توصيل طرف متحد المحور N، TNC، SMA، SMP، SSMP، 3.5، K (2.92)، 2.4، 1.85، 1.0 والميكروستريب. تنقسم محولات الدليل الموجي إلى متحد المحور إلى نوعين: طرفي الإطلاق وزاوية قائمة الإطلاق من اتجاه الواجهة. من بينها، يمكن أيضًا استخدام نوع الإطلاق بزاوية قائمة كـ هيكل عالي الطاقة.
مواصفات 1.85/BJ500-KFE1:
| اسم المنتج | محولات دليل موجي WR19 BJ500 إلى متحد المحور 1.85 مم - إطلاق طرفي |
| رقم الموديل | 1.85/BJ500-KFE1 |
| نوع متحد المحور | 1.85 مم |
| حجم الدليل الموجي | WR19(BJ500) |
| نمط الجسم | إطلاق طرفي |
| نطاق التردد | 39.2 جيجاهرتز-59.6 جيجاهرتز |
| المعاوقة | 50 أوم |
| VSWR | 1.4 |
المزايا:
-تتميز محولات الدليل الموجي لدينا بموثوقية عالية وحجم مصغر وأداء ممتاز وما إلى ذلك، مما يجعلها معتمدة على نطاق واسع في قياسات الميكروويف وأجهزة الموجات المليمترية وما إلى ذلك.

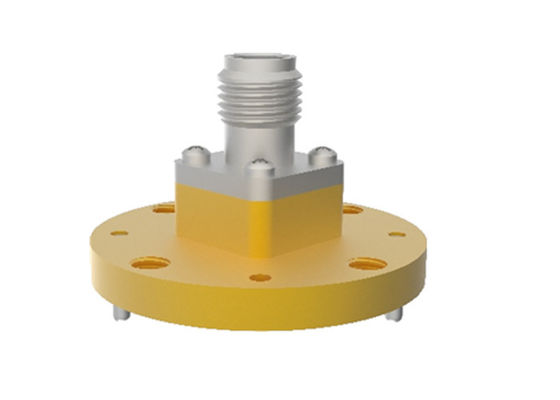

الرسم التخطيطي والصور لـ محول دليل موجي WR19 BJ500 إلى 1.85 مم أنثى إلى متحد المحور 1.85/BJ500-KFE1:
قائمة محولات الدليل الموجي إلى 1.85 مم متحد المحور:
| رقم الموديل | الوصف | ملاحظة |
| 1.85/BJ500-KF4 | محولات بزاوية قائمة أنثى WR19(BJ500) إلى 1.85 مم | |
| 1.85/BJ500-KFE1 | محولات طرفية أنثى WR19(BJ500) إلى 1.85 مم | BJ500=WR19 |
| 1.85/BJ620-KF | محولات بزاوية قائمة أنثى WR15(BJ620) إلى 1.85 مم | BJ620=WR15 |
| 1.85/BJ620-KFE | محولات طرفية أنثى WR15(BJ620) إلى 1.85 مم | |
| نوع مخصص | الأحجام المخصصة مقبولة |
المنتجات ذات الصلة لمحولات الدليل الموجي 1.85 مم إلى متحد المحور من Elite Electronic:
المراجع المتقاطعة لمعايير الدليل الموجي
| المعيار الصيني | المعيار الدولي | نطاق التردد (جيجاهرتز) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
ملاحظة:
لدينا أكثر من 1000 نوع من محولات الدليل الموجي إلى متحد المحور للاختيار، إذا لم يتم العثور على المحول الذي تستخدمه، فيرجى الاتصال بنا بتفاصيلك. أبعاد ODM مرحب بها.
