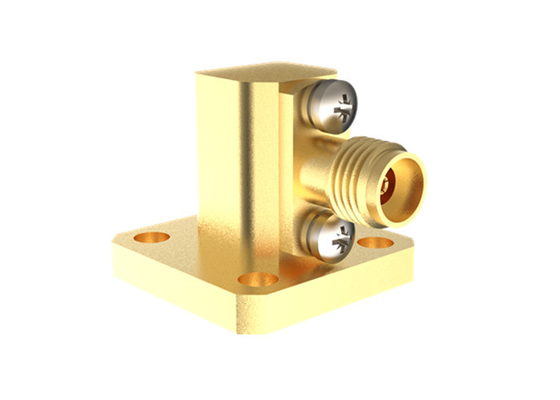

26.4GHz~40GHz WR28 BJ320 إلى K2.92mm المرأة الموجهة للموجات إلى محول التكافل الزاوية اليمنى K / BJ320-KF22
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | الدليل الموجي WR28 للمحولات المحورية | المواد: | النحاس |
|---|---|---|---|
| نطاق التردد: | 26.4-40 جيجا هرتز | موصل: | ك2.92 ملم |
| VSWR: | 1.35 | عائق: | 50 أوم |
| حجم الدليل الموجي: | WR28،BJ320 | نمط الجسم: | زاوية مستقيمة |
| إبراز: | WR28 BJ320 إلى K2.92ملم محول,المرأة الموجهة إلى محول كوكس |
||
26.4GHz~40GHz WR28 BJ320 إلى K2.92mm دليل الموجات الإناث إلى محول الكوكس الزاوية اليمنى
وتكرارأجهزة تحويل الموجات إلى أجهزة تحويل القوسالمعالجة بواسطةإلكترونية النخبة(تغطية ELT5.4 غيغاهرتز - 110 غيغاهرتزمع موثوقية عالية، وحجم صغير وأداء ممتاز، ويتم استخدامه على نطاق واسع في أجهزة قياس الموجات الدقيقة والموجات المليمترية.الموجات المستقيمة القياسية و الموجات المزدوجة، ويمكن تخصيص الموجات غير القياسية وفقًا لمتطلبات المستخدم. تتضمن واجهة الاتصال النهائي المتكامل(ن) ، (تي إن سي) ، (إس إم إيه) ، (إس إم بي) ، (إس إس إم بي) ، 35، K (2.92) ، 2.4، 1.85، 1.0 ونوع الشريط الصغيريتم تقسيم محولات توجيه الموجات إلى المحاور إلى نوعين: إطلاق النهاية وإطلاق الزاوية المستقيمة من توجيه الواجهة. من بينها ، يمكن استخدام نوع إطلاق RA أيضًابنية عالية القوة.
مواصفاتK/BJ320-KF22:
| اسم المنتج | WR28 موجه الموجات إلى K2.92mm المكيفات المقاومة للانحناء الأيمن نوع الزاوية |
| رقم الطراز | K/BJ320-KF22 |
| النوع المحوري | 2.92ملم |
| حجم الموجات | WR28 (BJ320) |
| أسلوب الجسم | الزاوية اليمنى |
| نطاق التردد | 26.4 غيغاهرتز-40 غيغاهرتز |
| مقاومة SMA | 50 أوم |
| VSWR | 1.25 |
المزايا:
-أجهزة تحويل الموجات لدينا ذات موثوقية عالية وحجم مصغر وأداء ممتاز وما إلى ذلك، مما يجعلها تستخدم على نطاق واسع في أجهزة قياس الموجات الدقيقة وأجهزة الموجات المليمترية وما إلى ذلك.
رسم الخطوط العريضة وصورWR28 BJ320 إلى 2.92 ملم الموجهات الأنثوية إلى محول كوكس/BJ320-KF22:
قائمةتوجيه الموجات إلى المكيفات المتكافئة K2.92mm:
| رقم الطراز | الوصف | ملاحظة |
| K/BJ320-KF22 | WR28 ((BJ320) إلى 2.92mm إصلاحات الزاوية المستقيمة الإناث | |
| K/BJ320-KFE9 | WR28 ((BJ320) إلى أجهزة تكييف الإطلاق الإناثية 2.92mm | BJ320=WR28 |
| K/BJ400-KF1 | WR28 ((BJ320) إلى مكيّفات إطلاق نهاية أنثوية 2.4 ملم | |
| نوع مخصص | الأحجام المخصصة مقبولة |
مراجع متقاطعة لمعايير الموجهات
| المعايير الصينية | المعايير الدولية | نطاق التردد (GHz) |
| BJ84 | WR112 | 6.57 ~ 9.99 |
| BJ100 | WR90 | 8.20 إلى 125 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9 ~ 18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6 ~ 26.7 |
| BJ260 | WR34 | 21.7 ~ 33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2~59.6 |
| BJ620 | WR14 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
ملاحظة:
لدينا أكثر من 1000 نوع مندليل الموجات إلى المحولات المتكافئةللاختيار، إذا لم يتم العثور على المحول الذي تستخدمه، يرجى الاتصال بنا مع تفاصيلك.نرحب بقياس ODM.
