6GHz ~ 18GHz WRD500 إلى N النوع الإناث نهاية إطلاق موجه الموجات إلى محول كوكس N / WRD500-KF1
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | دليل الموجة WRD500 للمحولات المحورية | المواد: | النحاس |
|---|---|---|---|
| طلاء: | النيكل مطلي | نطاق التردد: | 6GHZ-18GHz |
| موصل: | N اكتب أنثى | VSWR: | 1.45 |
| حجم الدليل الموجي: | WRD500 | نمط الجسم: | إنهاء الإطلاق |
6GHz ~ 18GHz WRD500 إلى N النوع الإناث نهاية إطلاق موجه الموجات إلى محول كوكس
وتكرارأجهزة تحويل الموجات إلى أجهزة تحويل القوسالمعالجة بواسطةإلكترونية النخبة(تغطية ELT5.4 غيغاهرتز - 110 غيغاهرتزمع موثوقية عالية، وحجم صغير وأداء ممتاز، ويتم استخدامه على نطاق واسع في أجهزة قياس الموجات الدقيقة والموجات المليمترية.الموجات المستقيمة القياسية و الموجات المزدوجة، ويمكن تخصيص الموجات غير القياسية وفقًا لمتطلبات المستخدم. تتضمن واجهة الاتصال النهائي المتكاملن، TNC، SMA، SMP، SSMP، 3.5، K (2.92) ، 2.4، 1.85و 1.0 و شريط صغيريتم تقسيم محولات توجيه الموجات إلى المحاور إلى نوعين: إطلاق النهاية وإطلاق الزاوية المستقيمة من توجيه الواجهة. من بينها ، يمكن استخدام نوع إطلاق RA أيضًابنية عالية القوة.
مواصفاتN/WRD500-KF1:
| اسم المنتج | WRD500 إلى نوع N الموجهات النسائية إلى المكيفات المقاومة |
| رقم الطراز | N/WRD500-KF1 |
| النوع المحوري | النوع N الإناث |
| حجم الموجات | WRD500 |
| أسلوب الجسم | إنهاء الإطلاق |
| نطاق التردد | 6GHz-18GHz |
| مقاومة SMA | 50 أوم |
| VSWR | 1.45 |
المزايا:
-أجهزة تحويل الموجات لدينا ذات موثوقية عالية وحجم مصغر وأداء ممتاز وما إلى ذلك، مما يجعلها تستخدم على نطاق واسع في أجهزة قياس الموجات الدقيقة وأجهزة الموجات المليمترية وما إلى ذلك.

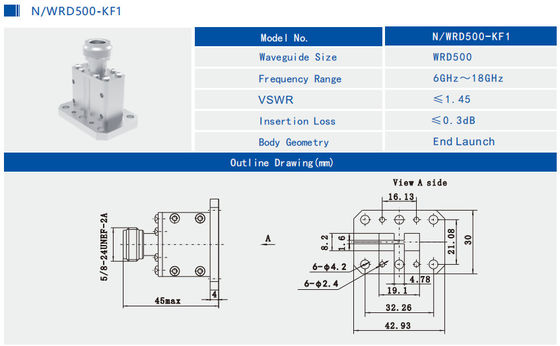

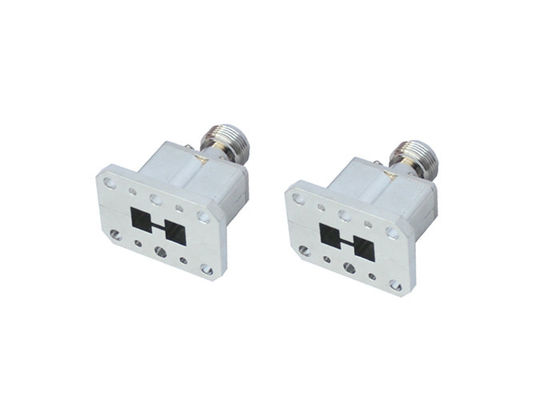

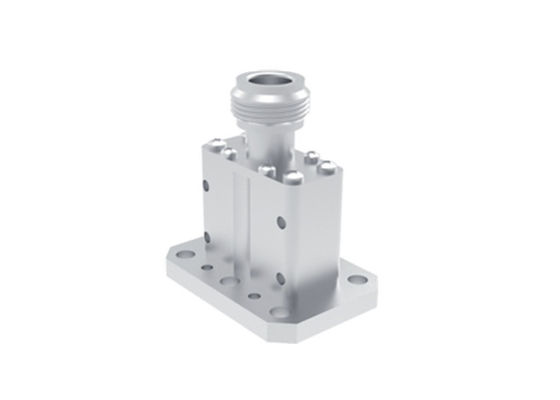

رسم الخطوط العريضة وصورWRD500 إلى N نوع المرأة الموجهة للموجات إلى محول كوكسN/WRD500-KF1:
ذات صلةتوجيه الموجات WRD إلى محولات الكوكسمن الايليت الالكترونية
| رقم الطراز | الوصف | ملاحظة |
| K/WRD180-KF | WRD180 إلى K2.92mm إصلاحات الزاوية المستقيمة الأنثوية | 18 غيغاهرتز ~ 40 غيغاهرتز |
| SMA/WRD650-JF | WRD650 إلى SMA محولات الزاوية المستقيمة الذكورية | 6GHz~18GHz |
| SMA/WRD750-JF | WRD750 إلى SMA محولات الزاوية المستقيمة الذكورية | 7.5GHz~18GHz |
| نوع مخصص | الأحجام المخصصة مقبولة |
مراجع متقاطعة لمعايير الموجهات
| المعايير الصينية | المعايير الدولية | نطاق التردد (GHz) |
| BJ84 | WR112 | 6.57 ~ 9.99 |
| BJ100 | WR90 | 8.20 إلى 125 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9 ~ 18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6 ~ 26.7 |
| BJ260 | WR34 | 21.7 ~ 33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2~59.6 |
| BJ620 | WR14 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
ملاحظة:
لدينا أكثر من 1000 نوع مندليل الموجات إلى المحولات المتكافئةللاختيار، إذا لم يتم العثور على المحول الذي تستخدمه، يرجى الاتصال بنا مع تفاصيلك.نرحب بقياس ODM.
