18GHz~40GHz WRD180 إلى K2.92mm إمرأة زاوية صحيحة موجهة موجة إلى محول كوكس K / WRD180-KF
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | دليل الموجة WRD500 للمحولات المحورية | المواد: | النحاس |
|---|---|---|---|
| طلاء: | مطلي بالذهب | نطاق التردد: | 18 جيجا هرتز إلى 40 جيجا هرتز |
| موصل: | K2.92mm إمرأة | VSWR: | 1.35 |
| حجم الدليل الموجي: | WRD180 | نمط الجسم: | زاوية مستقيمة |
| إبراز: | محول متحد المحور بزاوية قائمة K2.92mm لموجة الدليل,محول متحد المحور بزاوية قائمة WRD180 لموجة الدليل,محول متحد المحور بزاوية قائمة 18 جيجاهرتز لموجة الدليل,WRD180 Right Angle Waveguide Coax Adapter,18GHz Right Angle Waveguide Coax Adapter |
||

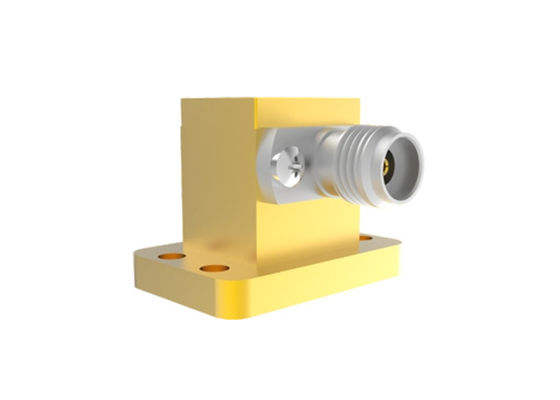

18GHz ~ 40GHz WRD180 إلى K2.92mm إمرأة زاوية صحيحة موجهة موجة إلى محول كوكس
وتكرارأجهزة تحويل الموجات إلى أجهزة تحويل القوسالمعالجة بواسطةإلكترونية النخبة(تغطية ELT5.4 غيغاهرتز - 110 غيغاهرتزمع موثوقية عالية، وحجم صغير وأداء ممتاز، ويتم استخدامه على نطاق واسع في أجهزة قياس الموجات الدقيقة والموجات المليمترية.الموجات المستقيمة القياسية و الموجات المزدوجة، ويمكن تخصيص الموجات غير القياسية وفقًا لمتطلبات المستخدم. تتضمن واجهة الاتصال النهائي المتكاملن، TNC، SMA، SMP، SSMP، 3.5، K (2.92) ، 2.4، 1.85و 1.0 و شريط صغيريتم تقسيم محولات توجيه الموجات إلى المحاور إلى نوعين: إطلاق النهاية وإطلاق الزاوية المستقيمة من توجيه الواجهة. من بينها ، يمكن استخدام نوع إطلاق RA أيضًابنية عالية القوة.
مواصفاتK/WRD180-KF:
| اسم المنتج | WRD180 إلى K2.92mm المرأة الموجهة للموجات إلى المكيفات المحيطة |
| رقم الطراز | K/WRD180-KF |
| النوع المحوري | K2.92mm إمرأة |
| حجم الموجات | WRD180 |
| أسلوب الجسم | الزاوية المستقيمة |
| نطاق التردد | 18 غيغاهرتز-40 غيغاهرتز |
| مقاومة SMA | 50 أوم |
| VSWR | 1.35 |
المزايا:
-أجهزة تحويل الموجات لدينا ذات موثوقية عالية وحجم مصغر وأداء ممتاز وما إلى ذلك، مما يجعلها تستخدم على نطاق واسع في أجهزة قياس الموجات الدقيقة وأجهزة الموجات المليمترية وما إلى ذلك.

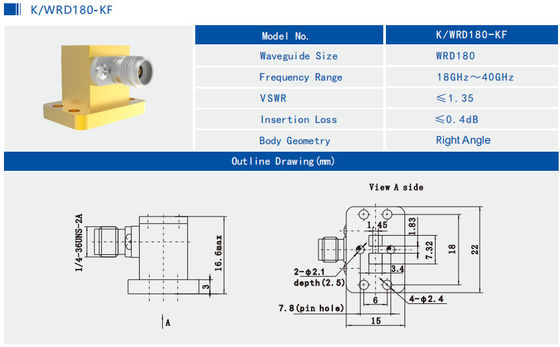

رسم الخطوط العريضة وصورWRD180 إلى K2.92mm المرأة الموجهة للموجات إلى محول كوكسK/WRD180-KF:
ذات صلةتوجيه الموجات WRD إلى محولات الكوكسمن الايليت الالكترونية
| رقم الطراز | الوصف | ملاحظة |
| N/WRD500-KF1 | WRD500 إلى N نوع محولات إطلاق نهاية الإناث | 6GHz~18GHz |
| SMA/WRD650-JF | WRD650 إلى SMA محولات الزاوية المستقيمة الذكورية | 6GHz~18GHz |
| SMA/WRD750-JF | WRD750 إلى SMA محولات الزاوية المستقيمة الذكورية | 7.5GHz~18GHz |
| نوع مخصص | الأحجام المخصصة مقبولة |
مراجع متقاطعة لمعايير الموجهات
| المعايير الصينية | المعايير الدولية | نطاق التردد (GHz) |
| BJ84 | WR112 | 6.57 ~ 9.99 |
| BJ100 | WR90 | 8.20 إلى 125 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9 ~ 18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6 ~ 26.7 |
| BJ260 | WR34 | 21.7 ~ 33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2~59.6 |
| BJ620 | WR14 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
ملاحظة:
لدينا أكثر من 1000 نوع مندليل الموجات إلى المحولات المتكافئةللاختيار، إذا لم يتم العثور على المحول الذي تستخدمه، يرجى الاتصال بنا مع تفاصيلك.نرحب بقياس ODM.
