7.5GHz~18GHz WRD650 إلى SMA الذكر توجيه الموجات الزاوية اليمنى إلى محول الكوكس SMA/WRD750-JF
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | دليل الموجة WRD750 للمحولات المحورية | المواد: | النحاس |
|---|---|---|---|
| طلاء: | النيكل مطلي | نطاق التردد: | 7.5 جيجا هرتز إلى 18 جيجا هرتز |
| موصل: | SMA ذكر | VSWR: | 1.3 |
| حجم الدليل الموجي: | WRD650 | نمط الجسم: | زاوية مستقيمة |
7.5GHz~18GHz WRD750 إلى SMA الذكور زاوية صحيحة الموجه إلى محول كوكس
وتكرارأجهزة تحويل الموجات إلى أجهزة تحويل القوسالمعالجة بواسطةإلكترونية النخبة(تغطية ELT5.4 غيغاهرتز - 110 غيغاهرتزمع موثوقية عالية، وحجم صغير وأداء ممتاز، ويتم استخدامه على نطاق واسع في أجهزة قياس الموجات الدقيقة والموجات المليمترية.الموجات المستقيمة القياسية و الموجات المزدوجة، ويمكن تخصيص الموجات غير القياسية وفقًا لمتطلبات المستخدم. تتضمن واجهة الاتصال النهائي المتكاملن، TNC، SMA، SMP، SSMP، 3.5، K (2.92) ، 2.4، 1.85و 1.0 و شريط صغيريتم تقسيم محولات توجيه الموجات إلى المحاور إلى نوعين: إطلاق النهاية وإطلاق الزاوية المستقيمة من توجيه الواجهة. من بينها ، يمكن استخدام نوع إطلاق RA أيضًابنية عالية القوة.
مواصفاتSMA/WRD750-JF:
| اسم المنتج | WRD750 إلى SMA دليل الموجات الذكور إلى محولات المحوري |
| رقم الطراز | SMA/WRD750-JF |
| النوع المحوري | SMA الذكور |
| حجم الموجات | WRD750 |
| أسلوب الجسم | الزاوية المستقيمة |
| نطاق التردد6 | 7.5 غيغاهرتز - 18 غيغاهرتز |
| مقاومة SMA | 50 أوم |
| VSWR | 1.3 |
المزايا:
-أجهزة تحويل الموجات لدينا ذات موثوقية عالية وحجم مصغر وأداء ممتاز وما إلى ذلك، مما يجعلها تستخدم على نطاق واسع في أجهزة قياس الموجات الدقيقة وأجهزة الموجات المليمترية وما إلى ذلك.

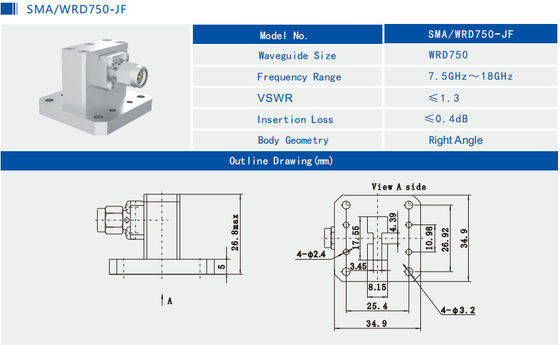

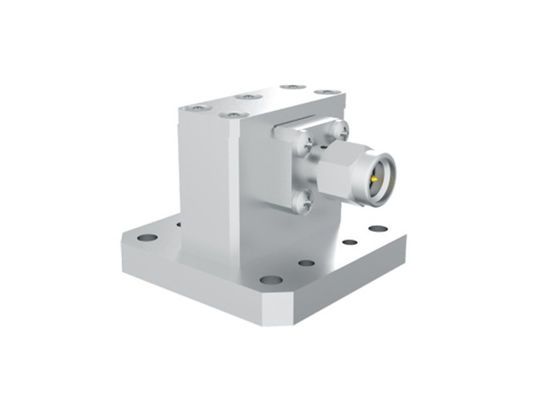

رسم الخطوط العريضة وصورWRD750 إلى SMA دليل الموجات الذكور إلى محول كوكسSMA/WRD750-JF:
ذات صلةتوجيه الموجات WRD إلى محولات الكوكس من الايليت الالكترونية
| رقم الطراز | الوصف | ملاحظة |
| N/WRD500-KF1 | WRD500 إلى N نوع محولات إطلاق نهاية الإناث | 6GHz~18GHz |
| K/WRD180-KF | WRD180 إلى K2.92mm إصلاحات الزاوية المستقيمة الأنثوية | 18 غيغاهرتز ~ 40 غيغاهرتز |
| SMA/WRD650-JF | WRD650 إلى SMA محولات الزاوية المستقيمة الذكورية | 6GHz~18GHz |
| نوع مخصص | الأحجام المخصصة مقبولة |
مراجع متقاطعة لمعايير الموجهات
| المعايير الصينية | المعايير الدولية | نطاق التردد (GHz) |
| BJ84 | WR112 | 6.57 ~ 9.99 |
| BJ100 | WR90 | 8.20 إلى 125 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9 ~ 18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6 ~ 26.7 |
| BJ260 | WR34 | 21.7 ~ 33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2~59.6 |
| BJ620 | WR14 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
ملاحظة:
لدينا أكثر من 1000 نوع مندليل الموجات إلى المحولات المتكافئةللاختيار، إذا لم يتم العثور على المحول الذي تستخدمه، يرجى الاتصال بنا مع تفاصيلك.نرحب بقياس ODM.
