محول دليل موجي 7.5 جيجا هرتز ~ 18 جيجا هرتز WRD750 إلى SMA ذكر بزاوية قائمة من دليل موجي إلى محول متحد المحور SMA/WRD750-JF
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | دليل الموجة WRD750 للمحولات المحورية | مادة: | النحاس |
|---|---|---|---|
| تصفيح: | النيكل مطلي | نطاق التردد: | 7.5 جيجا هرتز إلى 18 جيجا هرتز |
| موصل: | SMA ذكر | VSWR: | 1.3 |
| حجم الدليل الموجي: | WRD650 | نمط الجسم: | الزاوية اليمنى |
| حجم الدليل الموجي: | WRD750 | ||
| إبراز: | محول بزاوية قائمة WRD750 إلى SMA,محول دليل موجي متحد المحور 7.5-18 جيجا هرتز,محول دليل موجي WRD750 إلى SMA |
||
7.5 جيجا هرتز ~ 18 جيجا هرتز WRD750 إلى SMA ذكر بزاوية قائمة محول دليل موجي إلى متحد المحور
تردد محولات دليل موجي إلى متحد المحور معالج بواسطة Elite Electronic (ELT) تغطي 5.4 جيجا هرتز - 110 جيجا هرتز. بفضل موثوقيتها العالية وحجمها الصغير وأدائها الممتاز، فهي تستخدم على نطاق واسع في قياسات الميكروويف ومعدات الموجات المليمترية. يحتوي الدليل الموجي على أدلة موجية مستطيلة قياسية ومزدوجة الحواف، ويمكن تخصيص الأدلة الموجية غير القياسية وفقًا لمتطلبات المستخدم. تتضمن واجهة توصيل الطرف المحوري N، TNC، SMA، SMP، SSMP، 3.5، K (2.92)، 2.4، 1.85، 1.0 والميكروستريب. تنقسم محولات الدليل الموجي إلى متحد المحور إلى نوعين: إطلاق طرفي وإطلاق بزاوية قائمة من اتجاه الواجهة. من بينها، يمكن أيضًا استخدام نوع الإطلاق بزاوية قائمة كـ هيكل عالي الطاقة.
مواصفات SMA/WRD750-JF:
| اسم المنتج | محولات دليل موجي إلى متحد المحور WRD750 إلى SMA ذكر |
| رقم الموديل | SMA/WRD750-JF |
| نوع متحد المحور | SMA ذكر |
| حجم الدليل الموجي | WRD750 |
| نمط الجسم | زاوية قائمة |
| نطاق التردد | 7.5 جيجا هرتز - 18 جيجا هرتز |
| المعاوقة | 50 أوم |
| VSWR | 1.3 |
المزايا:
-تتميز محولات الدليل الموجي لدينا بموثوقية عالية وحجم مصغر وأداء ممتاز وما إلى ذلك، مما يجعلها معتمدة على نطاق واسع في قياسات الميكروويف وأجهزة الموجات المليمترية وما إلى ذلك.

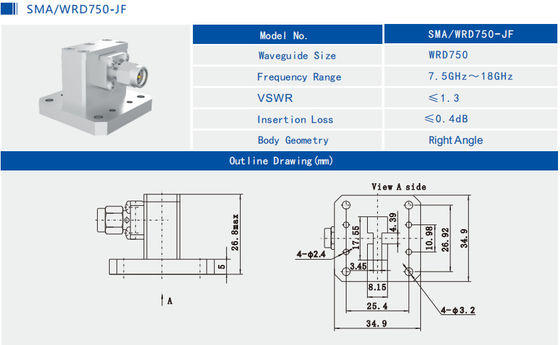

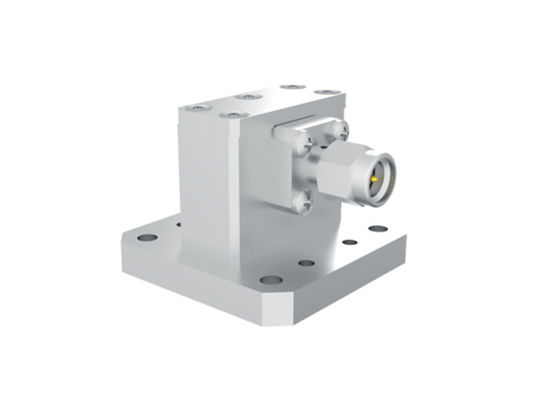

رسم تخطيطي وصور لـ محول دليل موجي إلى متحد المحور WRD750 إلى SMA ذكر SMA/WRD750-JF:
ذات صلة محولات الدليل الموجي WRD إلى متحد المحور من Elite Electronic.
| رقم الموديل | الوصف | ملاحظة |
| N/WRD500-KF1 | محولات إطلاق طرفي من نوع N أنثى WRD500 | 6 جيجا هرتز ~ 18 جيجا هرتز |
| K/WRD180-KF | محولات بزاوية قائمة K2.92mm أنثى WRD180 | 18 جيجا هرتز ~ 40 جيجا هرتز |
| SMA/WRD650-JF | محولات بزاوية قائمة SMA ذكر WRD650 | 6 جيجا هرتز ~ 18 جيجا هرتز |
| نوع مخصص | الأحجام المخصصة مقبولة |
مرجعيات متقاطعة لمعايير الدليل الموجي
| المعيار الصيني | المعيار الدولي | نطاق التردد (جيجا هرتز) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
ملاحظة:
لدينا أكثر من 1000 نوع من محولات الدليل الموجي إلى متحد المحور للاختيار، إذا لم يتم العثور على المحول الذي تستخدمه، يرجى الاتصال بنا بتفاصيلك. أبعاد ODM مرحب بها.
