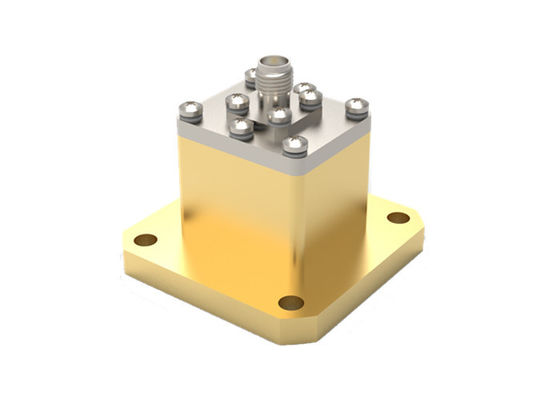

8.2GHz~12.5GHz WR90 إلى SMA نهاية الإناث إطلاق الموجهات إلى محول كوكس SMA/BJ100-KFE2
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | الدليل الموجي WR90 للمحولات المحورية | Material: | Brass |
|---|---|---|---|
| طلاء: | مطلي بالذهب | نطاق التردد: | 8.2 جيجا هرتز -2.5 جيجا هرتز |
| Connector: | SMA Female | VSWR: | 1.25 |
| حجم الدليل الموجي: | WR90 | Body Style: | End Launch |
8.2GHz~12.5GHz WR90 إلى SMA نهاية الإناث إطلاق الموجهات إلى محول كوكس
وتكرارأجهزة تحويل الموجات إلى أجهزة تحويل القوسالمعالجة بواسطةإلكترونية النخبة(تغطية ELT5.4 غيغاهرتز - 110 غيغاهرتزمع موثوقية عالية، وحجم صغير وأداء ممتاز، ويتم استخدامه على نطاق واسع في أجهزة قياس الموجات الدقيقة والموجات المليمترية.الموجات المستقيمة القياسية و الموجات المزدوجة، ويمكن تخصيص الموجات غير القياسية وفقًا لمتطلبات المستخدم. تتضمن واجهة الاتصال النهائي المتكاملن، TNC، SMA، SMP، SSMP، 3.5، K (2.92) ، 2.4، 1.85و 1.0 و شريط صغيريتم تقسيم محولات توجيه الموجات إلى المحاور إلى نوعين: إطلاق النهاية وإطلاق الزاوية المستقيمة من توجيه الواجهة. من بينها ، يمكن استخدام نوع إطلاق RA أيضًابنية عالية القوة.
مواصفاتSMA/BJ100-KFE2:
| اسم المنتج | WR90 إلى SMA الموجهات الأنثوية إلى المكيفات المقاومة |
| رقم الطراز | SMA/BJ100-KFE2 |
| النوع المحوري | SMA إمرأة |
| حجم الموجات | WR90 |
| أسلوب الجسم | إنهاء الإطلاق |
| نطاق التردد6 | 8.2GHz-12.5GHz |
| مقاومة SMA | 50 أوم |
| VSWR | 1.25 |
المزايا:
-أجهزة تحويل الموجات لدينا ذات موثوقية عالية وحجم مصغر وأداء ممتاز وما إلى ذلك، مما يجعلها تستخدم على نطاق واسع في أجهزة قياس الموجات الدقيقة وأجهزة الموجات المليمترية وما إلى ذلك.

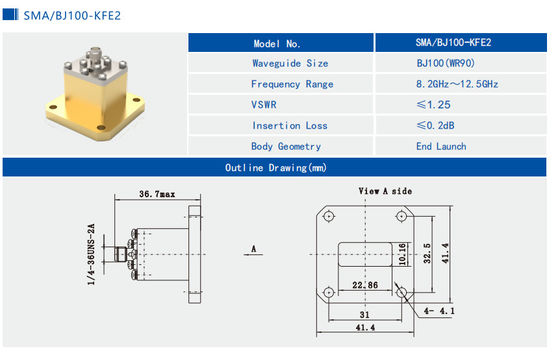

رسم الخطوط العريضة وصورWR90 إلى SMA الموجهات النسائية إلى محول القوسSMA/BJ100-KFE2:
ذات صلةSMA المرأة الموجهة للموجات إلى محولات التكافل من الايليت الالكترونية
| رقم الطراز | الوصف | ملاحظة |
| SMA/BJ100-KF6 | WR90 إلى SMA محولات إطلاق نهاية الإناث | 8.2GHz~12.5GHz |
| SMA/BJ120-KFE | WR75 إلى SMA الإناثنهاية الإطلاقالمكيفات | 9.84 غيغاهرتز ~ 15 غيغاهرتز |
| SMA/BJ120-KF6 | WR75 إلى SMA محولات الزاوية المستقيمة الإناثية | 9.84 غيغاهرتز ~ 15 غيغاهرتز |
| SMA/BJ140-KFE | WR62 إلى SMA محولات إطلاق نهاية الإناث | 11.9 غيغاهرتز ~ 18 غيغاهرتز |
| SMA/BJ140-KF15 | WR62 إلى SMA محولات الزاوية المستقيمة الإناثية | 11.9 غيغاهرتز ~ 18 غيغاهرتز |
| SMA/BJ180-KFE5 | WR51 إلى SMA محولات إطلاق نهاية الإناث | 14.5GHz ~ 22GHz |
| SMA/BJ180-KF2 | WR51 إلى SMA محولات الزاوية المستقيمة الإناثية | 14.5GHz ~ 22GHz |
مراجع متقاطعة لمعايير الموجهات
| المعايير الصينية | المعايير الدولية | نطاق التردد (GHz) |
| BJ84 | WR112 | 6.57 ~ 9.99 |
| BJ100 | WR90 | 8.20 إلى 125 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9 ~ 18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6 ~ 26.7 |
| BJ260 | WR34 | 21.7 ~ 33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2~59.6 |
| BJ620 | WR14 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
ملاحظة:
لدينا أكثر من 1000 نوع مندليل الموجات إلى المحولات المتكافئةللاختيار، إذا لم يتم العثور على المحول الذي تستخدمه، يرجى الاتصال بنا مع تفاصيلك.نرحب بقياس ODM.
