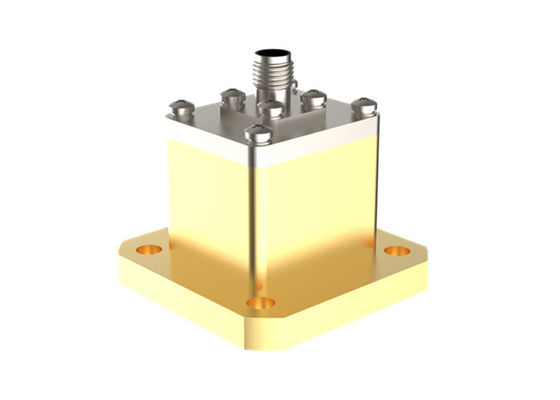

9.84GHz~15GHz WR75 BJ120 إلى SMA الإناث نهاية إطلاق موجهة موجة إلى محول كوكس النحاس SMA / BJ120-KFE
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | دليل الموجة WR75 لإقناع المحولات | مادة: | النحاس |
|---|---|---|---|
| تصفيح: | مطلي بالذهب | نطاق التردد: | 9.84 جيجا هرتز إلى 15 جيجا هرتز |
| موصل: | SMA أنثى | VSWR: | 1.25 |
| حجم الدليل الموجي: | WR75 | نمط الجسم: | إنهاء الإطلاق |
| إبراز: | WR75 موجه الموجات إلى مخصص SMA,9.84-15GHz محول كواكسية الموجهات الموجية,برانس BJ120 محول إطلاق نهاية |
||
9.84 جيجا هرتز ~ 15 جيجا هرتز WR75 إلى SMA أنثى إطلاق طرفي محول دليل موجي إلى متحد المحور
تردد محولات الدليل الموجي إلى متحد المحور معالج بواسطة Elite Electronic (ELT) تغطي 5.4 جيجا هرتز - 110 جيجا هرتز. مع موثوقية عالية وحجم صغير وأداء ممتاز، يتم استخدامه على نطاق واسع في قياسات الميكروويف ومعدات الموجات المليمترية. يحتوي الدليل الموجي على أدلة موجية مستطيلة قياسية مزدوجة الحواف، ويمكن تخصيص الأدلة الموجية غير القياسية وفقًا لمتطلبات المستخدم. يتضمن واجهة اتصال الطرف المحوري N، TNC، SMA، SMP، SSMP، 3.5، K (2.92)، 2.4، 1.85، 1.0 والميكروستريب. تنقسم محولات الدليل الموجي إلى متحد المحور إلى نوعين: إطلاق طرفي وإطلاق بزاوية قائمة من اتجاه الواجهة. من بينها، يمكن أيضًا استخدام نوع إطلاق RA كـ هيكل عالي الطاقة.
مواصفات SMA/BJ120-KFE:
| اسم المنتج | محولات الدليل الموجي إلى متحد المحور WR75 إلى SMA أنثى |
| رقم الموديل | SMA/BJ120-KFE |
| نوع متحد المحور | SMA أنثى |
| حجم الدليل الموجي | WR75 |
| نمط الجسم | إطلاق طرفي |
| نطاق التردد | 9.84 جيجا هرتز - 15 جيجا هرتز |
| المعاوقة | 50 أوم |
| VSWR | 1.25 |
المزايا:
-محولات الدليل الموجي لدينا تتميز بموثوقية عالية وحجم مصغر وأداء ممتاز وما إلى ذلك، مما يجعلها معتمدة على نطاق واسع في قياسات الميكروويف وأجهزة الموجات المليمترية وما إلى ذلك.

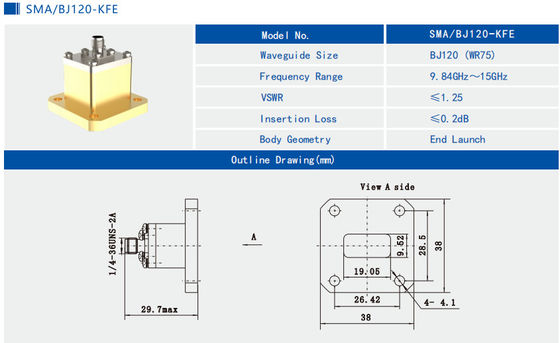

رسم تخطيطي وصور لـ محول الدليل الموجي إلى متحد المحور WR75 إلى SMA أنثى SMA/BJ120-KFE:
ذات الصلة محولات الدليل الموجي إلى متحد المحور SMA أنثى من Elite Electronic.
| رقم الموديل | الوصف | ملاحظة |
| SMA/BJ100-KFE2 | محولات بزاوية قائمة WR90 إلى SMA أنثى | 8.2 جيجا هرتز ~ 12.5 جيجا هرتز |
| SMA/BJ100-KF6 | محولات بزاوية قائمة WR90 إلى SMA أنثى زاوية قائمة | 8.2 جيجا هرتز ~ 12.5 جيجا هرتز |
| SMA/BJ120-KF6 | محولات بزاوية قائمة WR75 إلى SMA أنثى | 9.84 جيجا هرتز ~ 15 جيجا هرتز |
| SMA/BJ140-KFE | محولات إطلاق طرفي WR62 إلى SMA أنثى | 11.9 جيجا هرتز ~ 18 جيجا هرتز |
| SMA/BJ140-KF15 | محولات بزاوية قائمة WR62 إلى SMA أنثى | 11.9 جيجا هرتز ~ 18 جيجا هرتز |
| SMA/BJ180-KFE5 | محولات إطلاق طرفي WR51 إلى SMA أنثى | 14.5 جيجا هرتز ~ 22 جيجا هرتز |
| SMA/BJ180-KF2 | محولات بزاوية قائمة WR51 إلى SMA أنثى | 14.5 جيجا هرتز ~ 22 جيجا هرتز |
مراجع متقاطعة للدليل الموجي القياسي
| المعيار الصيني | المعيار الدولي | نطاق التردد (جيجا هرتز) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
ملاحظة:
لدينا أكثر من 1000 نوع من محولات الدليل الموجي إلى متحد المحور للاختيار، إذا لم يتم العثور على المحول الذي تستخدمه، يرجى الاتصال بنا بتفاصيلك. أبعاد ODM مرحب بها.
