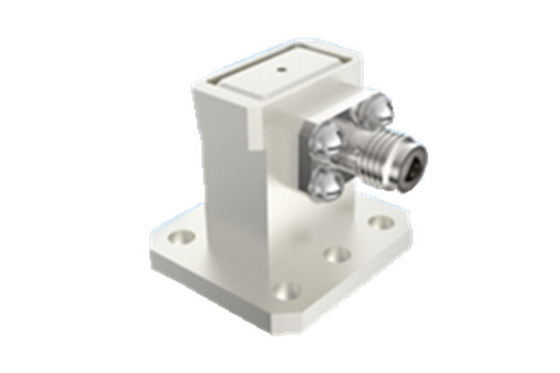

15GHz-22GHz K2.92mm الزاوية اليمنى إلى WR51 الموجه الموجي المتكافئ

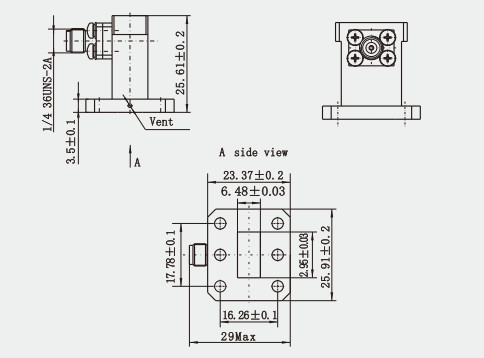

رسم تخطيطي:(مم)

الميزات:

^{1. تحويل الطاقة عالي الكفاءة:يعتمد تصميم محول متحد المحور للموجة الموجهة على الفرق في خصائص انتشار الموجات الكهرومغناطيسية في وسائط الإرسال المختلفة، ويدرك تحويل الطاقة عالي الكفاءة بين الموجة الموجهة والخط المحوري من خلال التصميم الهيكلي المعقول واختيار المعلمات.}

^{2. نطاق ترددي واسع:تتميز محولات الموجات الموجهة متحد المحور بنطاق ترددي واسع، والذي يمكن أن يغطي نطاق التردد من التيار المستمر إلى نطاق الموجات المليمترية وحتى أعلى.}

^{3. فقدان الإدخال المنخفض::محولات الموجات الموجهة متحد المحور لديها فقدان إدخال منخفض أثناء عملية التحويل، مما يعني أن الإشارة تفقد طاقة أقل أثناء عملية التحويل، مما يساعد على الحفاظ على سلامة وقوة الإشارة.}

^{4. VSWR منخفض:VSWR هو مقياس لدرجة مطابقة خطوط الإرسال. تتميز محولات الموجات الموجهة متحد المحور بـ VSWR منخفض، مما يشير إلى أداء مطابقة جيد ويقلل من انعكاس الإشارة وتشوهها.}

^{5. هياكل مختلفة:تحتوي محولات الموجات الموجهة متحد المحور على هياكل مختلفة، مثل محول متحد المحور للموجة الموجهة بزاوية قائمة 90 درجة ومحول متحد المحور للموجة الموجهة 180 درجة، والتي يمكن تحديدها وفقًا لمتطلبات التطبيق المختلفة.}

التطبيق:

^{1. معدات وأنظمة الميكروويف:في معدات الميكروويف، تُستخدم محولات الموجات الموجهة متحد المحور لتوصيل خطوط إرسال مختلفة، مثل الخطوط المحورية وأنابيب الموجات الموجهة، لنقل الإشارات بكفاءة. يستخدم على نطاق واسع في أنظمة الميكروويف المختلفة، مثل الهوائيات وأجهزة الإرسال وأجهزة الاستقبال ومعدات المحطات الطرفية الناقلة.}

^{2. نظام الرادار:في نظام الرادار، يعد محول الموجة الموجهة متحد المحور جهاز تحويل سلبيًا ضروريًا يستخدم لتوصيل أجزاء مختلفة من الرادار لضمان نقل إشارة مستقر.}

^{3. اتصالات الأقمار الصناعية: تنطبق محولات الموجات الموجهة متحد المحور أيضًا في مجال اتصالات الأقمار الصناعية، خاصة عندما يكون من الضروري ربط الخط المحوري للمحطة الأرضية بنظام الموجة الموجهة على القمر الصناعي.}
