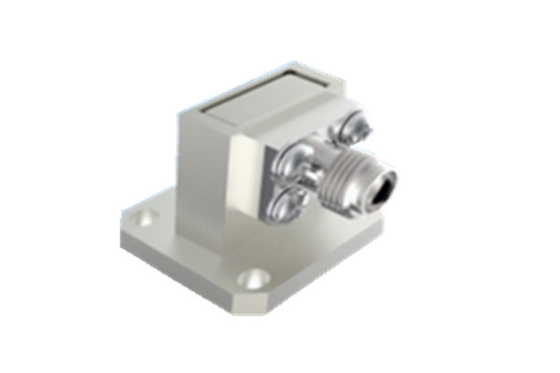

موجه الموجات إلى 2.92 نوع التغذية الجانبية المحولية BJ260 للتواصل
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | 2.92 محول الدليل الموجي المحوري RF | قوة الموجة المستمرة: | 2W |
|---|---|---|---|
| التكرار: | (187.5/أ) جيجا هرتز~(285.7/أ) جيجا هرتز | مقاومة العزل: | ≥ 5000MΩ |
| التطبيق: | تواصل | المواد: | النحاس |
| درجة حرارة نطاق درجة حرارة التخزين المقدرة: | -55 درجة مئوية ~ +100 درجة مئوية | نطاق درجة حرارة العمل: | -65 درجة مئوية ~ +125 درجة مئوية |
| إبراز: | الدليل الموجي لمحول 2.92 ملم,محول متحد المحور ذو تغذية جانبية,محول الدليل الموجي BJ260 |
||
محول متحد المحور من الدليل الموجي إلى النوع 2.92 تغذية جانبية BJ260 للاتصالات
تتخصص شركتنا في إنتاج محولات الدليل الموجي المتحد المحور المصممة خصيصًا لتطبيقات المركبات الفضائية، وهي متاحة في تكوينين مميزين: تغذية مباشرة وتغذية جانبية.
تم تصميم هذه المحولات للعمل عبر طيف تردد واسع من 5.3 جيجاهرتز إلى 110 جيجاهرتز. عند طرف الدليل الموجي، نقدم مجموعة متنوعة من منافذ الدليل الموجي المستطيلة، بما في ذلك BJ70، BJ84، BJ100، BJ120، BJ140، BJ180، BJ220، BJ260، BJ320، BJ400، BJ500، BJ620، BJ740، و BJ900. على الجانب المتحد المحور، تتوافق واجهاتنا مع سلسلة SMA، وسلسلة 2.92 مم، وسلسلة 2.4 مم، وسلسلة 1.85 مم، من بين أخرى. تم تصميم كل طراز بدقة لدعم النطاق الترددي الكامل لنوع الدليل الموجي الخاص به.
تشمل الميزات الرئيسية لمحولات الدليل الموجي لدينا البناء القوي، والأبعاد الخارجية المدمجة، والأداء الكهربائي الممتاز مع اتساق عالٍ، والتصميم خفيف الوزن (≤ 20 جرامًا). هذه الخصائص تجعلها مفضلة للغاية في تطبيقات المركبات الفضائية المختلفة، مما يضمن اتصالًا وأداءً مثاليًا في بيئات الفضاء الجوي الصعبة.
المواصفات:
ملاحظة: تستند البيانات المحددة للنموذج إلى البيانات الموجودة في ورقة مواصفات المنتج.
| المعلمات الرئيسية | |||
| طاقة الموجة المستمرة | 2 واط | ||
| نطاق التردد | (187.5/a) جيجاهرتز ~ (285.7/a) جيجاهرتز، حيث a هو البعد الجانبي الطويل لمنفذ الدليل الموجي | ||
| نطاق درجة حرارة التشغيل | -65 درجة مئوية ~ +125 درجة مئوية | ||
| مقاومة العزل | ≥ 5000 ميجا أوم | ||
| أخرى | |||
| سمك الطلاء | سمك طبقة طلاء الذهب على الاتصال المركزي ≥ 1.27 ميكرومتر | ||
| مسامية الطلاء | حمض النيتريك المخفف | في حاوية شفافة بكثافة نوعية 1.316 (درجة حرارة 25 درجة مئوية ± 3 درجة مئوية)، 30 ثانية | |
| حمض النيتريك المركز | تركيز 68% نقي تحليليًا في حاوية عند 25 درجة مئوية ± 3 درجة مئوية، 20 دقيقة | ||
| نطاق درجة حرارة التخزين المقدرة | -55 درجة مئوية ~ +100 درجة مئوية | ||

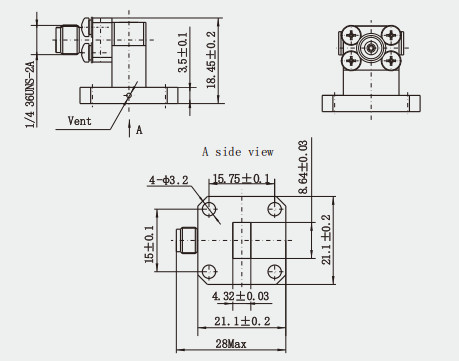

رسم تخطيطي:(مم)
الميزات:
1. التصميم الهيكلي: عادةً ما تتبنى محولات الدليل الموجي المتحد المحور من الدرجة الفضائية هيكل تحويل معاوقة متدرج، مما يساعد على تحقيق مطابقة معاوقة أفضل، وبالتالي تقليل انعكاس وفقدان الموجات الكهرومغناطيسية. بالإضافة إلى ذلك، يتضمن التصميم الهيكلي تجاويف علوية وسفلية للسماح بالتحكم الدقيق في خطوات المطابقة أثناء المعالجة ولزيادة تحسين تجانس الجهاز والأداء الكهربائي.
2. التكيف البيئي: تحتاج محولات الدليل الموجي المتحد المحور من الدرجة الفضائية إلى التكيف مع البيئة الفضائية القاسية، بما في ذلك الاهتزازات والصدمات والفراغ الحراري وظروف أخرى. لذلك، سيتم تصميمها مع مراعاة الحماية البيئية، وسيتم تحسين التكيف البيئي للأجهزة من خلال المواد المفضلة والعمليات المحسنة والتصميم الهيكلي الأفضل.
التطبيق:
1. الاتصالات عبر الأقمار الصناعية: في أنظمة الاتصالات عبر الأقمار الصناعية، تُستخدم محولات الدليل الموجي المتحد المحور من الدرجة الفضائية لتوصيل المكونات المختلفة على القمر الصناعي، مثل الهوائيات والمضخمات والمرشحات، لضمان استقرار وموثوقية نقل الإشارة.
2. أنظمة الرادار: في أنظمة رادار المركبات الفضائية، تُستخدم هذه المحولات لتمكين الإرسال والمعالجة الفعالة لإشارات الرادار، مما يحسن دقة الكشف ونطاق نظام الرادار.
كتالوج المنتجات:
سلسلة 1.85
سلسلة 2.4سلسلة SMPM
سلسلة 2.92سلسلة SMPM
سلسلة SMPسلسلة SMPM
منتجات عازل زجاجي
محول دليل موجي متحد المحور
ملاحظة:
لدينا أكثر من 10000 نوع من موصلات SMA، إذا لم يتم العثور على الموصل الذي تستخدمه، فيرجى الاتصال بنا بتفاصيلك.
