تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | الدليل الموجي لمحول 2.92 ملم | نموذج: | بتزه-P1H-3 |
|---|---|---|---|
| نطاق التردد: | 18 جيجا هرتز ~ 26.5 جيجا هرتز | مقاومة: | 50Ω |
| دوف: | 500 فولت | مقاومة العزل: | ≥5000MΩ |
| VSWR: | .251.25 | فقدان الإدراج: | ≤0.25 ديسيبل |
| درجة حرارة: | -55 درجة مئوية ~ 125 درجة مئوية | ||
| إبراز: | WR 42 waveguide right angle adapter,2.92mm K type RF connector,Aerospace waveguide adapter 18GHz-26.5GHz |
||

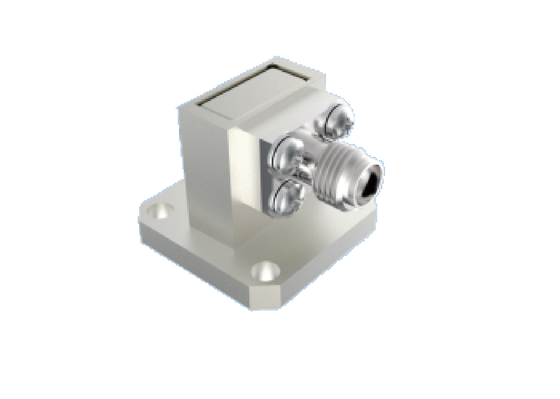

مكونات دليل الموجة للطيران WR 42 إلى محول من النوع K 2.92 مم نطاق Ku/K 15 جيجاهرتز ~ 22 جيجاهرتز موصلات RF للطيران بزاوية قائمة مع خسارة إدخال منخفضة
تنتج شركة Elite Electronics محولات دليل موجة إلى محوري بدرجة الطيران، متوفرة في نوعين هيكليين: طرفيإطلاق وزاوية قائمة. يتراوح نطاق التردد من 5.3 جيجاهرتز إلى 145 جيجاهرتز. تشمل منافذ دليل الموجة المستطيلة: BJ70(WR137)، BJ84(WR112)، BJ100(WR90)، BJ120(WR75)، BJ140(WR62)، BJ180(WR51)، BJ220(WR42)، BJ260(WR34)، BJ320(WR28)، BJ400(WR22)، BJ500(WR19)، BJ620(WR15)، BJ740(WR12)، BJ900(WR10)، BJ 1200(WR8)
تغطي الواجهة المحورية SMA، 2.92 مم، 2.4 مم و 1.85 مم، 1.0 مم، 0.8 ممسلسلة. كلمنفذ دليل موجة يدعم عرض النطاق الترددي الكامل لدليل الموجة. تتميز ببنية موثوقة، وأبعاد خارجية مدمجة، وأداء كهربائي ممتاز مع اتساق جيد، ووزن خفيف (≤20 جرام)، تستخدم هذه المنتجات على نطاق واسع في أنواع مختلفة من المركبات الفضائية.
ميزات تصميم مكونات دليل الموجة
- تصميم مدمج
- تشغيل نطاق التردد حتى 145 جيجاهرتز
- بناء قوي للموثوقية
- متوفر في تكوينات متعددة: إطلاق طرفي، خيارات زاوية قائمة
- VSWR منخفض وخسارة إدخال منخفضة
50 أوم 18 جيجاهرتز ~ 26.5 جيجاهرتز WR 42 / BJ220 دليل موجة إلى محول 2.92 مم مكونات دليل موجة بزاوية قائمة نطاق K مع VSWR منخفض
الموديل: BTZH-P1H-3
ملاحظة: يرجى الاتصال بالمبيعات بحرية لمزيد من تفاصيل الموديلات لمكونات دليل الموجة للطيران.
ملاحظة: يرجى التحقق من الكتالوج الخاص بنا لمزيد من الموديلات المماثلة حسب تطبيقك.
التطبيقات
تتخصص شركة Xi'an Elite Electronics في حلول الربط البيني المنهجية للصناعات المتطلبة بما في ذلك:
- أنظمة الطيران والفضاء
- معدات الملاحة والرادار
- أنظمة الاتصالات
- أدوات القياس
- تطبيقات الإلكترونيات
التعبئة والشحن
يتم تعبئة كل مكون دليل موجة بزاوية قائمة WR42 إلى 2.92 مم للطيران بعناية لضمان الحماية أثناء النقل:
نستخدم خدمات بريد سريع موثوقة للتسليم الفوري، ونوفر للعملاء معلومات تتبع عند الشحن.
معلومات ذات صلة بمنفذ دليل الموجة: (للإشارة فقط)
| BJ | WR | التردد (جيجاهرتز) | العرض الداخلي | الارتفاع الداخلي | نطاق التردد الشائع |
|---|---|---|---|---|---|
| BJ70 | WR137 | 5.38~8.17 | 34.85 | 15.80 | نطاق C/X |
| BJ84 | WR112 | 6.57~9.99 | 28.50 | 12.62 | نطاق X |
| BJ100 | WR90 | 8.20~12.50 | 22.86 | 10.16 | نطاق X |
| BJ120 | WR75 | 9.84~15.00 | 19.05 | 9.525 | نطاق Ku منخفض التردد. |
| BJ140 | WR62 | 11.90~18.00 | 15.80 | 7.90 | نطاق Ku |
| BJ180 | WR51 | 15.80~24.00 | 12.95 | 6.48 | نطاق Ku عالي / K منخفض التردد. |
| BJ220 | WR42 | 18.00~26.50 | 10.67 | 5.33 | نطاق K |
| BJ260 | WR34 | 21.70~33.00 | 8.636 | 4.318 | نطاق Ka منخفض التردد. |
| BJ320 | WR28 | 26.50~40.00 | 7.112 | 3.556 | Ka |
| BJ400 | WR22 | 33.00~50.00 | 5.690 | 2.845 | نطاق Ka عالي التردد / U |
| BJ500 | WR19 | 39.20~59.60 | 4.775 | 2.388 | نطاق U/V |
| BJ620 | WR15 | 50.00~75.00 | 3.759 | 1.880 | نطاق V |
| BJ740 | WR12 | 60.50~91.90 | 3.099 | 1.549 | نطاق E |
| BJ900 | WR10 | 75.00~110.0 | 2.540 | 1.270 | نطاق W |
| BJ1200 | WR08 | 92.20~140.0 | 2.032 | 1.016 | نطاق F |
