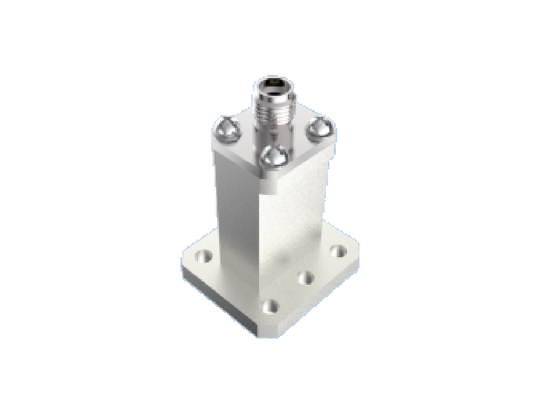

WR 51 Waveguide to 2.92mm K Type Adapter Ku/K Band 15GHz~22GHz End Launch Aerospace RF Connectors with Low Insertion Loss

صورة كبيرة : WR 51 Waveguide to 2.92mm K Type Adapter Ku/K Band 15GHz~22GHz End Launch Aerospace RF Connectors with Low Insertion Loss افضل سعر

تفاصيل المنتج:

مكان المنشأ:	شيان ، الصين
اسم العلامة التجارية:	ELT
إصدار الشهادات:	RoHS
رقم الموديل:	بتزه-H1G-3

شروط الدفع والشحن:

الحد الأدنى لكمية:	موك 10 للإنتاج الجديد
الأسعار:	Depending on the quantity
تفاصيل التغليف:	1 قطعة/كيس بلاستيك؛ 100 قطعة/كرتون
وقت التسليم:	8-1255
شروط الدفع:	T / T أو LC
القدرة على العرض:	كالمتطلبات

مفصلة وصف المنتج

اسم المنتج:	الدليل الموجي لمحول نوع K	نموذج:	بتزه-H1G-3
نطاق التردد:	15 جيجا هرتز ~ 22 جيجا هرتز	مقاومة:	50Ω
دوف:	500 فولت	مقاومة العزل:	≥5000MΩ
VSWR:	.251.25	فقدان الإدراج:	≤0.25 ديسيبل
درجة حرارة:	-55 درجة مئوية ~ 125 درجة مئوية
إبراز:	Waveguide to 2.92mm K adapter , Ku/K Band RF connector , Aerospace waveguide with low insertion loss

WR 51 Waveguide to 2.92mm K Type Adapter Ku/K Band 15GHz~22GHz End Launch Aerospace RF Connectors with Low Insertion Loss

Elite Electronics produces aerospace-grade waveguide to coaxial adapter, available in two structural types: End launch and right angle type. The frequency ranges from 5.3 GHz to 145 GHz. The rectangular waveguide ports include: BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8)

The coaxial interface cover SMA, 2.92 mm, 2.4 mm and 1.85 mm, 1.0mm, 0.8mm series. Each waveguide port supports the full waveguide bandwidth. Featuring reliable structure, compact outline dimensions, excellent electrical performance with good consistency, and light weight (≤20 g), these products are widely used in various types of spacecraft.

Waveguide to Coaxial Adapter Design Features

Compact design
Frequency band operation up to 145GHz
Rugged construction for reliability
Available in multiple configurations: end launch, right angle options
Low VSWR & low Insertion loss

50Ω 15GHz~22GHz WR 51 / BJ180 Waveguide to 2.92mm Adapter Ku / K Band End Launch Aerospace RF Connectors with Low VSWR

Model : BTZH-H1G-3

Note: Please contact sales freely for more model details.

Note: Please check our catalog for more similar models according to your application.

Applications

Xi'an Elite Electronics specializes in systematic interconnection solutions for demanding industries including:

Aerospace and aviation systems
Navigation and radar equipment
Communication systems
Measurement instruments
Electronics applications

Packaging & Shipping

Each waveguide WR51 to 2.92mm adapter aerospace RF Connectors is carefully packaged to ensure protection during transportation:

We use reliable courier services for prompt delivery, providing customers with tracking information upon shipment.

Related Information of Waveguide Port: (for reference only)

BJ	WR	Frequency (GHz)	Inner Width	Inner Hight	Common Freq. Band
BJ70	WR137	5.38～8.17	34.85	15.80	C/X Band
BJ84	WR112	6.57～9.99	28.50	12.62	X Band
BJ100	WR90	8.20～12.50	22.86	10.16	X Band
BJ120	WR75	9.84～15.00	19.05	9.525	Ku low freq.
BJ140	WR62	11.90～18.00	15.80	7.90	Ku Band
BJ180	WR51	15.80～24.00	12.95	6.48	Ku high/K low freq.
BJ220	WR42	18.00～26.50	10.67	5.33	K Band
BJ260	WR34	21.70～33.00	8.636	4.318	Ka low freq.
BJ320	WR28	26.50～40.00	7.112	3.556	Ka
BJ400	WR22	33.00～50.00	5.690	2.845	Ka High freq. / U
BJ500	WR19	39.20～59.60	4.775	2.388	U/V Band
BJ620	WR15	50.00～75.00	3.759	1.880	V Band
BJ740	WR12	60.50～91.90	3.099	1.549	E Band
BJ900	WR10	75.00～110.0	2.540	1.270	W Band
BJ1200	WR08	92.20～140.0	2.032	1.016	F Band
