محول موجة WR42 18-26.5 جيجاهرتز إلى محوري بزاوية قائمة 2.92 مم لمركبة فضائية

صورة كبيرة : محول موجة WR42 18-26.5 جيجاهرتز إلى محوري بزاوية قائمة 2.92 مم لمركبة فضائية افضل سعر

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	ELT (Elite)
إصدار الشهادات:	ISO-9001-2015
رقم الموديل:	ZH-P1H-3

شروط الدفع والشحن:

الحد الأدنى لكمية:	عشرة قطع
الأسعار:	negotiable
تفاصيل التغليف:	علبة تصدير قياسية
وقت التسليم:	في غضون 5-7 أيام عمل (للأسهم)
شروط الدفع:	T/T، ويسترن يونيون، L/C
القدرة على العرض:	1,000,00 قطعة في الشهر

مفصلة وصف المنتج

اسم المنتج:	2.92 محول الدليل الموجي المحوري RF	قوة الموجة المستمرة:	2W
مقاومة العزل:	≥ 5000MΩ	نطاق التردد:	18-26.5 جيجا هرتز
متوافق مع الـ Rohs:	نعم..	تطبيق:	الفضاء
حجم الدليل الموجي:	WR-42	VSWR:	≤1.25
فقدان الإدراج:	≤0.25 ديسيبل	الوزن:	≤18g
إبراز:	BJ220 محول توجيه موجات,محول موجات عالي الأداء,2مُحوّل توجيه الموجات ذو مساحة 92 ملم , High Performance Waveguide Adapter , 2.92mm Waveguide Adapter

محول موجة WR42 18-26.5 جيجاهرتز إلى موصل متحد المحور بزاوية قائمة 2.92 مم لمركبات الفضاء

^{تنقسم محولات الموجة متحد المحور لمركبات الفضاء التي تنتجها شركة Elite Electronic إلى شكلين هيكليين، الإطلاق النهائي والنوع ذو الزاوية القائمة، مع نطاق تردد من 5.3 جيجاهرتز إلى 110 جيجاهرتز.}

^{منافذ الموجة المستطيلة في نهاية الموجة هي WR137(BJ70)، WR112(BJ84)، WR90(BJ100)، WR75(BJ120)، WR62(BJ140)، WR51(BJ180)، WR42(BJ220)، WR34(BJ260)، WR28(BJ320)، WR22(BJ400)، WR18(BJ500)، WR14(BJ620)، WR12(BJ740)، WR10(BJ900).}

^{واجهة النهاية متحد المحور مع سلسلة SMA، سلسلة 2.92، سلسلة 2.4، سلسلة 1.85، إلخ. يغطي كل منتج منفذ موجة النطاق الترددي الكامل للموجة، والمنتجات لها هيكل موثوق به، وأبعاد خارجية صغيرة، وأداء كهربائي ممتاز واتساق، وخفيفة الوزن (≤20 جرام)، إلخ. وقد استخدمت على نطاق واسع في أنواع مختلفة من مركبات الفضاء.}

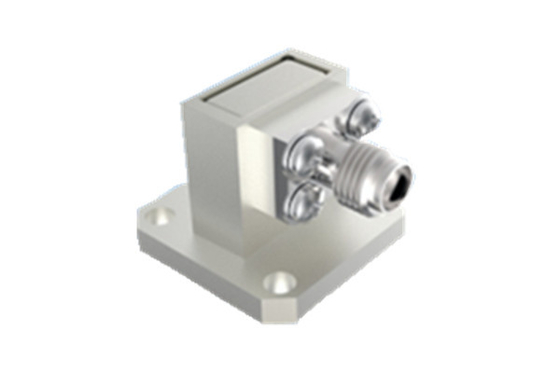

محول موجة WR42 18-26.5 جيجاهرتز إلى محوري بزاوية قائمة 2.92 مم لمركبة فضائية 0

تخصيص:

ملاحظة: تعتمد البيانات المحددة للنموذج على البيانات الموجودة في ورقة مواصفات المنتج.

المعلمات الرئيسية
طاقة الموجة المستمرة		2 واط
نطاق التردد		(187.5/a) جيجاهرتز ~ (285.7/a) جيجاهرتز، a هي أبعاد الجانب الطويل لمنفذ الموجة
نطاق درجة حرارة التشغيل		-65 درجة مئوية ~ +125 درجة مئوية
مقاومة العزل		≥5000 مΩ
أخرى
سماكة الطلاء		سماكة طبقة الطلاء الذهبي على التلامس المركزي ≥1.27 ميكرومتر
مسامية الطلاء	حمض النيتريك المخفف	في حاوية شفافة ذات ثقل نوعي يبلغ 1.316 (درجة الحرارة 25 درجة مئوية ± 3 درجة مئوية)، 30 ثانية
	حمض النيتريك المركز	تركيز 68٪ نقي تحليليًا في حاوية عند 25 درجة مئوية ± 3 درجة مئوية، 20 دقيقة
نطاق درجة حرارة التخزين المقدر		-55 درجة مئوية ~ +100 درجة مئوية

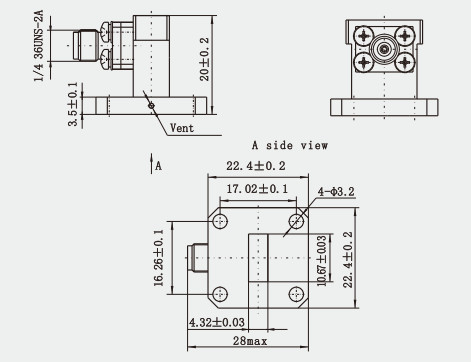

رسم تخطيطي:(مم)

محول موجة WR42 18-26.5 جيجاهرتز إلى محوري بزاوية قائمة 2.92 مم لمركبة فضائية 1

الميزات:

^{عرض النطاق الترددي الواسع: تدعم محولات الموجة إلى 2.92 متحد المحور نطاقًا واسعًا من الترددات، مما يجعلها قابلة للتكيف مع مجموعة واسعة من تطبيقات الموجات الدقيقة والموجات المليمترية.}
^{فقدان الإدخال المنخفض: تم تصميم محولات الموجة إلى متحد المحور هذه لتحسين مسار نقل الإشارة وتقليل فقدان الطاقة، مما يقلل من فقدان الإدخال ويحسن الكفاءة الإجمالية للنظام.}
^{VSWR منخفض:VSWR (نسبة الموجة الدائمة) هو مقياس مهم لدرجة انعكاس الإشارة. يحتوي محول الموجة إلى 2.92 متحد المحور على VSWR صغير نسبيًا، مما يشير إلى أنه أقل انعكاسًا في نطاق التردد التشغيلي، وهو قادر على تحويل الإشارات بكفاءة من نوع خط نقل إلى آخر دون إدخال تداخل أو تشويه مفرط.}
^{مدمج: الحجم الصغير نسبيًا لموصل 2.92 مم متحد المحور يجعله مفيدًا في التطبيقات المقيدة بالمساحة مثل الفضاء والمعدات المحمولة للاتصالات.}

التطبيق:

^{اتصالات الأقمار الصناعية: في أنظمة اتصالات الأقمار الصناعية، تُستخدم محولات الموجة متحد المحور 2.92 لتحويل الإشارات متحد المحور من المحطات الأرضية إلى إشارات مناسبة للإرسال عبر الموجات لإجراء اتصالات فعالة مع الأقمار الصناعية.}
^{أنظمة الرادار: في أنظمة الرادار، يُستخدم محول الموجة إلى متحد المحور هذا لتوصيل منافذ متحد المحور لأجهزة الإرسال والاستقبال الرادارية بمنافذ الموجة لنظام الهوائي لضمان الإرسال الفعال لإشارات الرادار.}
^{الاتصالات اللاسلكية: في محطات الاتصالات اللاسلكية الأساسية، تُستخدم محولات الموجة متحد المحور 2.92 لتحويل الإشارات متحد المحور داخل المحطة الأساسية إلى إشارات إرسال مناسبة لأنظمة الموجة الهوائية الخارجية.}

المراجع المتبادلة لمعايير الموجة

المعايير الصينية	المعايير الدولية	نطاق التردد (جيجاهرتز)
BJ70	WR137	5.38~8.17
BJ84	WR112	6.57~9.99
BJ100	WR90	8.20~12.5
BJ120	WR75	9.84~15.0
BJ140	WR62	11.9~18.0
BJ180	WR51	14.5~22.0
BJ220	WR42	17.6~26.7
BJ260	WR34	21.7~33.0
BJ320	WR28	26.3~40.0
BJ400	WR22	32.9~50.1
BJ500	WR18	39.2~59.6
BJ620	WR14	49.8~75.8
BJ740	WR12	60.5~91.9
BJ900	WR10	73.8~112
