موجه الموجات للاتصال المتميز إلى 2.92 نوع محول كوكسيال التغذية المباشرة BJ220
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | 2.92 محول الدليل الموجي المحوري RF | قوة الموجة المستمرة: | 2W |
|---|---|---|---|
| التكرار: | (187.5/أ) جيجا هرتز~(285.7/أ) جيجا هرتز | مقاومة العزل: | ≥ 5000MΩ |
| التطبيق: | تواصل | المواد: | النحاس |
| درجة حرارة نطاق درجة حرارة التخزين المقدرة: | -55 درجة مئوية ~ +100 درجة مئوية | نطاق درجة حرارة العمل: | -65 درجة مئوية ~ +125 درجة مئوية |
| إبراز: | BJ220 محول توجيه موجات,2.92 نوع محول موجه الموجات,محول توجيه الموجات المباشر,2.92 Type Waveguide Adapter,Direct Feed Waveguide Adapter |
||

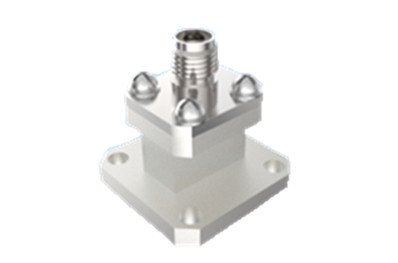

موجه الموجات للاتصال المتميز إلى 2.92 نوع محول كوكسيال التغذية المباشرة BJ220
شركتنا تصنع محولات الموجهات الموحدة للطائرات الفضائية، متوفرة في شكلين هيكليين: تغذية مباشرة وتغذية جانبية.
تلبي هذه المحولات نطاقًا واسعًا من الترددات يمتد من 5.3 جيجا هرتز إلى 110 جيجا هرتز. وتشمل منافذ الموجهات المستطيلة المقدمة في نهاية الموجهات أحجامًا مختلفة بما في ذلك BJ70 ، BJ84 ، BJ100 ،BJ120، BJ140 ، BJ180 ، BJ220 ، BJ260 ، BJ320 ، BJ400 ، BJ500 ، BJ620 ، BJ740 ، و BJ900. على الجانب المحوري ، تكون الواجهات متوافقة مع سلسلة SMA ، سلسلة 2.92mm ، سلسلة 2.4mm ، و 1.85mm ،من بين أمور أخرىعلى وجه الخصوص، تم تصميم كل نموذج بدقة لدعم عرض النطاق الترددي الكامل لنوع الموجه الموجي المعني.
الميزات الرئيسية لمحولات الموجهات لدينا تشمل بنيتها القوية، الأبعاد الخارجية المدمجة، الأداء الكهربائي الاستثنائي جنبا إلى جنب مع الاتساق العالي،وتصميم خفيف الوزن (≤20 غرام)هذه الصفات جعلتها مفضلة للغاية عبر تطبيقات المركبات الفضائية المتنوعة ، مما يضمن اتصالاً وأداءاً مثالياً في بيئات الطيران الفضائية المطالبة.
المواصفات:
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| المعايير الرئيسية | |||
| طاقة الموجة المستمرة | 2W | ||
| نطاق التردد | (187.5/أ) غيتز~(285.7/أ) غيتز،أ هي أبعاد الجانب الطويل لميناء الموجهات | ||
| نطاق درجة حرارة العمل | -65°C~+125°C | ||
| مقاومة العزل | ≥5000MΩ | ||
| غيرها | |||
| سمك الطلاء | سمك طبقة التصميم الذهبي على الاتصال المركزي ≥1.27μm | ||
| مسامية الصفائح | حمض النيتريك المخفف | في حاوية شفافة ذات ثقل محدد 1.316 (درجة حرارة 25°C±3°C) ، 30 ثانية | |
| حمض النيتريك المركز | تركيز 68٪ نقية تحليليًا في حاوية عند 25 °C ± 3 °C ، 20 دقيقة | ||
| درجة حرارة التخزين الاسمية | -55°C~+100°C | ||

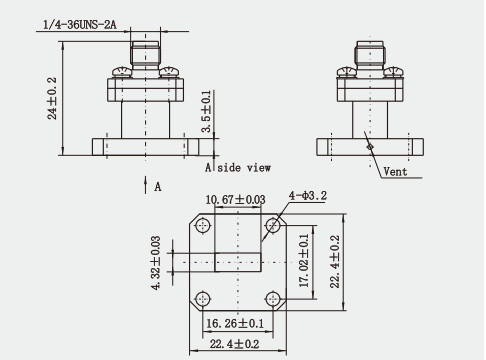

رسم المخطط:(ملم)
الخصائص:
1التوافق الجيد: على الرغم من التشابهات الأبعادية بين موصلات 2.92 ملم المحوري وموصلات SMA و 3.5 ملم ،فهي تختلف في مجالات مثل الحد الأقصى للتردد والمواد المعزولة، لذلك يجب توخي الحذر عند ربطها مع بعضها البعض من أجل أخذ الآثار المحتملة على الأداء في الاعتبار.
2أداء كهربائي ممتاز: الموجهات إلى 2.92 محولات محاورية لديها أداء كهربائي ممتاز، على سبيل المثال فقدان العودة أكبر من 16 ديسيبل،مما يعني أنها تحافظ على سلامة إشارة عالية عند إرسال الإشارات.
3نطاق واسع من التطبيقات: الموجهات الموجية إلى 2.92 محولات محاورية تستخدم على نطاق واسع في مجموعة متنوعة من أنظمة الرادار ومعدات الاختبار وأنظمة إشارة المترو ومطارات، الخ.هذه التطبيقات لديها متطلبات عالية جدا لنقل الإشارة، وتتطلب محولات ذات أداء عالية وموثوقية عالية.
التطبيق:
1معدات الاختبار: في أنظمة الاختبار والقياس في الميكروويف.92 يتم استخدام محولات محورية لتوصيل جهاز الاختبار بالمعدات الخاضعة للاختبار لضمان نقل دقيقة لإشارة الاختبار.
2أنظمة الميكروويف الطبية: في معدات العلاج الطبية بالميكروويف، 2.المتحولات الموجية المتكافئة تستخدم لتحويل إشارة الخروج المكافئة لمعدات العلاج بالموجات الدقيقة إلى شكل موجه موجات مناسب لعلاج المرضى.
3المعاهد البحثية: في مختبرات الميكروويف للمعاهد البحثية، 2.92 الموجات الموجهة المحولية هي أداة هامة للتجارب الميكروويف والتدريس،الذي يستخدم لربط معدات وأدوات الميكروويف المختلفة.
كتالوج المنتج:
1سلسلة.85
2.4سلسلة
2.92سلسلة
SMAسلسلة
سلسلة SMP
سلسلة SMPM
منتجات عازلة الزجاج
محول توجيه الموجات المتكافئ
ملاحظة:
لدينا أكثر من 10000 نوع منمرفق SMA، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيلك.
