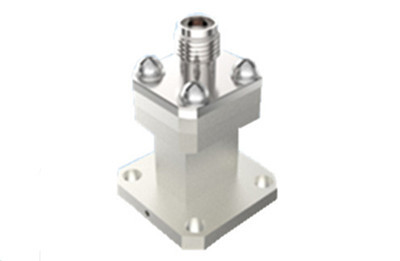

الصف الفضائي 2.92 نوع محول كواكسيال التغذية المباشرة BJ260 مع قدرة الاتصال وطاقة موجة مستمرة 2W
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | 2.92 محول الدليل الموجي المحوري RF | قوة الموجة المستمرة: | 2W |
|---|---|---|---|
| التكرار: | (187.5/أ) جيجا هرتز~(285.7/أ) جيجا هرتز | مقاومة العزل: | ≥ 5000MΩ |
| التطبيق: | تواصل | المواد: | النحاس |
| درجة حرارة نطاق درجة حرارة التخزين المقدرة: | -55 درجة مئوية ~ +100 درجة مئوية | نطاق درجة حرارة العمل: | -65 درجة مئوية ~ +125 درجة مئوية |
| إبراز: | BJ260 محول محوري,2 واط محول طاقة متكافئة موجة مستمرة,القدرة على الاتصال المحول الكواكسي,2W Continuous-wave Power Coaxial Adapter,Communication Capability Coaxial Adapter |
||
موجه موجات للفضاء الجوي إلى 2.92 نوع محول كوكسيال التغذية المباشرة BJ260
شركتنا تصنع نوعين من محولات الموجهات الموحدة للطائرات الفضائية: الموجهة مباشرة والموجة الجانبية.
تعمل هذه المحولات ضمن نطاق ترددي واسع من 5.3GHz إلى 110GHz. يحتوي طرف الموجه الموجوي على العديد من منافذ الموجه الموجوي المستطيلة ، بما في ذلك BJ70 ، BJ84 ، BJ100 ، BJ120 ، BJ140 ، BJ180 ، BJ220 ،BJ260، BJ320 ، BJ400 ، BJ500 ، BJ620 ، BJ740 ، و BJ900. على الطرف المتكافئ ، فهي متوافقة مع واجهات مثل سلسلة SMA ، سلسلة 2.92mm ، سلسلة 2.4mm ، سلسلة 1.85mm ، من بين أمور أخرى.تم تصميم كل نموذج لدعم عرض النطاق الترددي الكامل لنوع الموجه الموجي الخاص به.
وتشمل الميزات الرئيسية لهذه المحولات البناء القوي، والحجم المدمج، والأداء الكهربائي الاستثنائي والاتساق، وتصميم خفيف الوزن (≤20 غرام).وقد اعتمدت على نطاق واسع في مختلف تطبيقات المركبات الفضائية.
المواصفات:
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| المعايير الرئيسية | |||
| طاقة الموجة المستمرة | 2W | ||
| نطاق التردد | (187.5/أ) غيتز~(285.7/أ) غيتز،أ هي أبعاد الجانب الطويل لميناء الموجهات | ||
| نطاق درجة حرارة العمل | -65°C~+125°C | ||
| مقاومة العزل | ≥5000MΩ | ||
| غيرها | |||
| سمك الطلاء | سمك طبقة التصميم الذهبي على الاتصال المركزي ≥1.27μm | ||
| مسامية الصفائح | حمض النيتريك المخفف | في حاوية شفافة ذات ثقل محدد 1.316 (درجة حرارة 25°C±3°C) ، 30 ثانية | |
| حمض النيتريك المركز | تركيز 68٪ نقية تحليليًا في حاوية عند 25 °C ± 3 °C ، 20 دقيقة | ||
| درجة حرارة التخزين الاسمية | -55°C~+100°C | ||

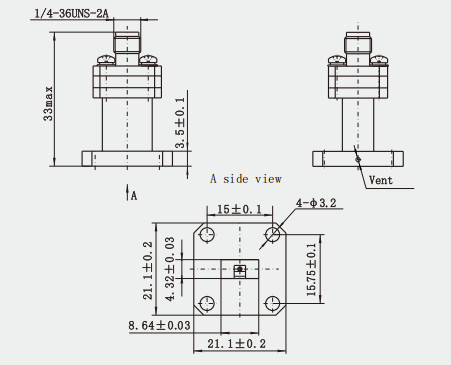

رسم المخطط:(ملم)
الخصائص:
1التصميم الحراري وقمع التفريغات الدقيقة: من أجل التعامل مع الحرارة التي قد يتم إنشاؤها داخل المركبة الفضائية ومنع ظواهر التفريغات الدقيقة،سيتم أيضا تحسين هذه المحولات من حيث التصميم الحراري وقمع التفريغات الدقيقة.
2تصميم خفيف الوزن: من أجل تلبية متطلبات الوزن الصارمة للمركبات الفضائية،عادةً ما يتم تصميم المكيفات المتكافئة الموجهة بالموجات في الفضاء لتكون خفيفة الوزن والحفاظ على الوزن على مستوى منخفض (e.g، ≤20 غرام)
3. التوافق مع العديد من الواجهات: تقدم هذه المحولات العديد من واجهات توجيه الموجات والواجهة للتوافق مع متطلبات النظام المختلفة. على سبيل المثال،يمكن أن يغطي جانب الموجهات مجموعة واسعة من النماذج مثل BJ70، BJ84 ، BJ100 ، إلخ ، في حين أن الجانب المحوري قد يكون متوافقًا مع مجموعة واسعة من الواجهات مثل سلسلة SMA ، سلسلة 2.92mm ، وغيرها.
التطبيق:
1نقل البيانات: يتم استخدام أجهزة تحويل الموجات ذات المحاور الموحدة من الدرجة الفضائية أيضًا في أنظمة نقل البيانات داخل المركبة الفضائية لضمان نقل البيانات السريع والدقيق بين المكونات المختلفة.
2البحوث العلمية: في تجارب علوم الفضاء، تستخدم هذه المحولات لربط أدوات وأجهزة استشعار علمية مختلفة لدعم الملاحظة والبحث في البيئة الكونية.
كتالوج المنتج:
1سلسلة.85
2.4سلسلة
2.92سلسلة
SMAسلسلة
سلسلة SMP
سلسلة SMPM
منتجات عازلة الزجاج
محول توجيه الموجات المتكافئ
ملاحظة:
لدينا أكثر من 10000 نوع منمرفق SMA، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيلك.
