محول موجه موجي للإطلاق النهائي K2.92mm من 15-22 جيجاهرتز WR51 إلى محوري للفضاء الجوي

صورة كبيرة : محول موجه موجي للإطلاق النهائي K2.92mm من 15-22 جيجاهرتز WR51 إلى محوري للفضاء الجوي افضل سعر

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	ELT (Elite)
إصدار الشهادات:	ISO-9001-2015
رقم الموديل:	ZH-H1G-3

شروط الدفع والشحن:

الحد الأدنى لكمية:	100PCS
الأسعار:	negotiable
تفاصيل التغليف:	علبة تصدير قياسية
وقت التسليم:	في غضون 5-7 أيام عمل (للأسهم)
شروط الدفع:	T/T، ويسترن يونيون، L/C
القدرة على العرض:	1،000،000 قطعة في الشهر

مفصلة وصف المنتج

اسم المنتج:	2.92 محول الدليل الموجي المحوري RF	قوة الموجة المستمرة:	2W
التكرار:	(187.5/أ) جيجا هرتز~(285.7/أ) جيجا هرتز	مقاومة العزل:	≥ 5000MΩ
تطبيق:	تواصل	المواد:	النحاس
درجة حرارة نطاق درجة حرارة التخزين المقدرة:	-55 درجة مئوية ~ +100 درجة مئوية	نطاق درجة حرارة العمل:	-65 درجة مئوية ~ +125 درجة مئوية
إبراز:	2.92 نوع محول موجه الموجات,محول موجات عالي الأداء,BJ180 محول توجيه الموجات , High Performance Waveguide Adapter , BJ180 Waveguide Adapter

WR51 15-22GHz K2.92mm نهاية توجيه الموجات لإطلاق إلى محول محوري للفضاء الجوي

^{يتم تقسيم محولات الموجهات المحورية للمركبات الفضائية التي تنتجها Elite Electronic إلى شكلين هيكليين ، نوع الإطلاق النهائي ونوع الزاوية المستقيمة ، مع نطاق تردد من 5.3GHz إلى 110GHz.}

^{منافذ الموجهات المستطيلة في نهاية الموجهات هي WR137 ((BJ70) ، WR112 ((BJ84) ، WR90 ((BJ100) ، WR75 ((BJ120) ، WR62 ((BJ140) ، WR51 ((BJ180) ، WR42 ((BJ220) ، WR34 ((BJ260) ، WR28 ((BJ320) ، WR22 ((BJ400) ، WR18 ((BJ500) ،WR14 ((BJ620)، WR12 ((BJ740) ، WR10 ((BJ900).}

^{واجهة واجهة نهاية المحورية مع سلسلة SMA ، سلسلة 2.92 ، سلسلة 2.4 ، سلسلة 1.85 ، الخ. يغطي كل منتج منفذ الموجهات عرض النطاق الترددي الكامل للموجات ،والمنتجات لها بنية موثوق بها، الأبعاد الخارجية الصغيرة ، الأداء الكهربائي الممتاز والاتساق ، والوزن الخفيف (≤ 20g) ، الخ. تم استخدامها على نطاق واسع في أنواع مختلفة من المركبات الفضائية.}

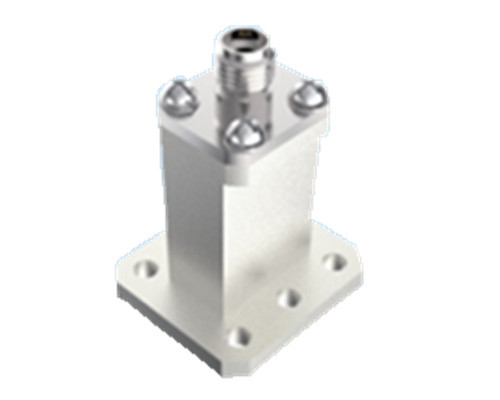

محول موجه موجي للإطلاق النهائي K2.92mm من 15-22 جيجاهرتز WR51 إلى محوري للفضاء الجوي 0

المواصفات:

ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.

المعايير الرئيسية
طاقة الموجة المستمرة		2W
نطاق التردد		(187.5/أ) غيتز~(285.7/أ) غيتز،أ هي أبعاد الجانب الطويل لميناء الموجهات
نطاق درجة حرارة العمل		-65°C~+125°C
مقاومة العزل		≥5000MΩ
غيرها
سمك الطلاء		سمك طبقة التصميم الذهبي على الاتصال المركزي ≥1.27μm
مسامية الصفائح	حمض النيتريك المخفف	في حاوية شفافة ذات ثقل محدد 1.316 (درجة حرارة 25°C±3°C) ، 30 ثانية
	حمض النيتريك المركز	تركيز 68٪ نقية تحليليًا في حاوية عند 25 °C ± 3 °C ، 20 دقيقة
درجة حرارة التخزين الاسمية		-55°C~+100°C

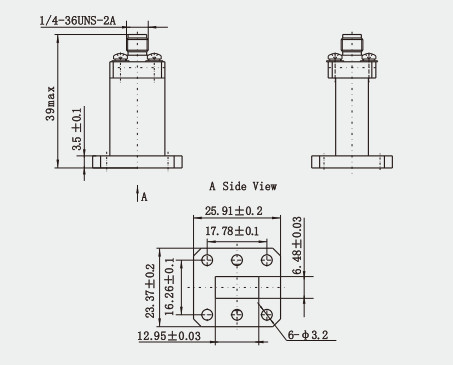

رسم المخطط:(ملم)

محول موجه موجي للإطلاق النهائي K2.92mm من 15-22 جيجاهرتز WR51 إلى محوري للفضاء الجوي 1

الخصائص:

^{التوافق القوي:المتحولات الموحدة الموجهة بالموجات متوافقة مع العديد من أنواع كابلات RF ، بما في ذلك الكابلات شبه الصلبة والكابلات المرنة ، مما يجعلها أكثر تطبيقًا على نطاق واسع في التطبيقات العملية.}
^{مجموعة واسعة من التطبيقات:يتم استخدام محولات الموجهات الموجية على نطاق واسع في أنظمة الهوائيات وأنظمة الاتصالات بالموجات الدقيقة وأنظمة الرادارمعدات الاختبار ومجالات أخرى لتحقيق تحويل الطاقة بين وسائل نقل مختلفة.}
^{تحويل الطاقة عالية الكفاءة:تصميم المحول الموحد الموجه بالموجات يعتمد على الفرق في خصائص انتشار الموجات الكهرومغناطيسية في وسائل نقل مختلفة.ويحقق تحويل الطاقة عالية الكفاءة بين خط الموجهات والخط المحوري من خلال التصميم الهيكلي المعقول واختيار المعلمات.}

^{التطبيق:}

^{1الاتصالات عبر الأقمار الصناعية:أجهزة تحويل الموجات ذات المحورية قابلة للتطبيق أيضاً في مجال الاتصالات عبر الأقمار الصناعية،خاصة عندما يكون من الضروري ربط الخط الموحد للمحطة الأرضية مع نظام توجيه الموجات على القمر الصناعي.}
^{2الاتصالات اللاسلكية والمايكروويف الصناعي:في الاتصالات اللاسلكية وتطبيقات الميكروويف الصناعية ، يتم استخدام محولات الموجهات الموجية لربط مكونات RF المختلفة لنقل وتوزيع الإشارات بكفاءة.}
^{3أنظمة الاختبار والقياس:في أنظمة الاختبار والقياس في مجال الميكروويف الراديوي ، يتم استخدام محولات محاورية الموجهة بالموجات لربط أدوات الاختبار بالجهاز الخاضع للاختبار لضمان دقة نتائج القياس.}

مراجع متقاطعة لمعايير الموجهات

المعايير الصينية	المعايير الدولية	نطاق التردد (GHz)
BJ70	WR137	5.38 ~ 8.17
BJ84	WR112	6.57 ~ 9.99
BJ100	WR90	8.20 إلى 125
BJ120	WR75	9.84 ~ 15.0
BJ140	WR62	11.9 ~ 18.0
BJ180	WR51	14.5 ~ 22.0
BJ220	WR42	17.6 ~ 26.7
BJ260	WR34	21.7 ~ 33.0
BJ320	WR28	26.3~40.0
BJ400	WR22	32.9~50.1
BJ500	WR18	39.2~59.6
BJ620	WR14	49.8~75.8
BJ740	WR12	60.5~91.9
BJ900	WR10	73.8~112
