50Ω 15GHz~22GHz WR 51/BJ180 توجيه الموجات إلى 2.92mm مكياج Ku/K Band Right Angle Structure أجهزة الاتصال اللاسلكية الفضائية RF مع VSWR منخفضة وخسارة إدراج منخفضة

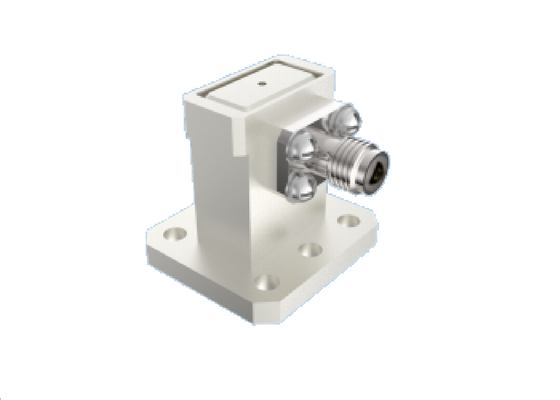

صورة كبيرة : 50Ω 15GHz~22GHz WR 51/BJ180 توجيه الموجات إلى 2.92mm مكياج Ku/K Band Right Angle Structure أجهزة الاتصال اللاسلكية الفضائية RF مع VSWR منخفضة وخسارة إدراج منخفضة افضل سعر

تفاصيل المنتج:

مكان المنشأ:	شيان ، الصين
اسم العلامة التجارية:	ELT
إصدار الشهادات:	RoHS
رقم الموديل:	بتزه-P1G-3

شروط الدفع والشحن:

الحد الأدنى لكمية:	موك 10 للإنتاج الجديد
الأسعار:	Depending on the quantity
تفاصيل التغليف:	1 قطعة/كيس بلاستيك؛ 100 قطعة/كرتون
وقت التسليم:	8-1255
شروط الدفع:	T / T أو LC
القدرة على العرض:	كالمتطلبات

مفصلة وصف المنتج

اسم المنتج:	الدليل الموجي لمحول 2.92 ملم	نموذج:	بتزه-P1G-3
نطاق التردد:	15 جيجا هرتز ~ 22 جيجا هرتز	مقاومة:	50Ω
دوف:	500 فولت	مقاومة العزل:	≥5000MΩ
VSWR:	.251.25	فقدان الإدراج:	≤0.25 ديسيبل
درجة حرارة:	-55 درجة مئوية ~ 125 درجة مئوية
إبراز:	محول الدليل الموجي 50Ω WR 51 , موصل الزاوية اليمنى لنطاق Ku/K , محول RF منخفض VSWR للفضاء

محول موجي 50 أوم 15 جيجاهرتز ~ 22 جيجاهرتز WR 51/BJ180 إلى محول 2.92 مم Ku/K Band بزاوية قائمة موصلات RF للفضاء مع VSWR منخفض

تنتج Elite Electronics محولات موجية إلى محورية بدرجة الفضاء، متوفرة في نوعين هيكليين: طرفيإطلاق وزاوية قائمة. تتراوح نطاقات التردد من 5.3 جيجاهرتز إلى 145 جيجاهرتز. تشمل منافذ الموجات المستطيلة لمكونات الموجات للفضاء: BJ70(WR137)، BJ84(WR112)، BJ100(WR90)، BJ120(WR75)، BJ140(WR62)، BJ180(WR51)، BJ220(WR42)، BJ260(WR34)، BJ320(WR28)، BJ400(WR22)، BJ500(WR19)، BJ620(WR15)، BJ740(WR12)، BJ900(WR10)، BJ 1200(WR8)

تغطي الواجهة المحورية SMA، 2.92 مم، 2.4 مم و 1.85 مم، 1.0 مم، 0.8 ممسلسلة. كل منفذ موجي يدعم عرض النطاق الترددي الكامل للموجة. تتميز بهيكل موثوق، وأبعاد خارجية مدمجة، وأداء كهربائي ممتاز مع اتساق جيد، ووزن خفيف (≤20 جرام)، تستخدم هذه المنتجات على نطاق واسع في أنواع مختلفة من المركبات الفضائية.

ميزات تصميم مكونات الموجات للفضاء

تصميم مدمج
تشغيل نطاق التردد حتى 145 جيجاهرتز
بناء قوي للموثوقية
متوفر في تكوينات متعددة: خيارات الإطلاق الطرفي والزاوية القائمة
VSWR منخفض وفقدان إدخال منخفض

محول موجي 50 أوم 15 جيجاهرتز ~ 22 جيجاهرتز WR 51/BJ180 إلى محول 2.92 مم Ku/K Band بزاوية قائمة موصلات RF للفضاء مع VSWR منخفض

الموديل: BTZH - P1G-3

ملاحظة: يرجى الاتصال بالمبيعات بحرية لمزيد من تفاصيل الموديل.

ملاحظة: يرجى التحقق من الكتالوج الخاص بنا لمزيد من الموديلات المماثلة وفقًا لتطبيقك.

تطبيقات مكونات الموجات للفضاء

تتخصص شركة Xi'an Elite Electronics في حلول الربط المنهجية للصناعات المتطلبة بما في ذلك:

أنظمة الفضاء والطيران
معدات الملاحة والرادار
أنظمة الاتصالات
أدوات القياس
تطبيقات الإلكترونيات

التعبئة والشحن

يتم تعبئة كل مكون من مكونات الموجات للفضاء بعناية لضمان الحماية أثناء النقل:

نستخدم خدمات بريد موثوقة للتسليم الفوري، ونوفر للعملاء معلومات تتبع عند الشحن.

معلومات ذات صلة بمنفذ الموجة: (للإشارة فقط)

BJ	WR	التردد (جيجاهرتز)	العرض الداخلي	الارتفاع الداخلي	نطاق التردد الشائع
BJ70	WR137	5.38~8.17	34.85	15.80	نطاق C/X
BJ84	WR112	6.57~9.99	28.50	12.62	نطاق X
BJ100	WR90	8.20~12.50	22.86	10.16	نطاق X
BJ120	WR75	9.84~15.00	19.05	9.525	Ku منخفض التردد.
BJ140	WR62	11.90~18.00	15.80	7.90	نطاق Ku
BJ180	WR51	15.80~24.00	12.95	6.48	Ku عالي/K منخفض التردد.
BJ220	WR42	18.00~26.50	10.67	5.33	نطاق K
BJ260	WR34	21.70~33.00	8.636	4.318	Ka منخفض التردد.
BJ320	WR28	26.50~40.00	7.112	3.556	Ka
BJ400	WR22	33.00~50.00	5.690	2.845	Ka عالي التردد / U
BJ500	WR19	39.20~59.60	4.775	2.388	نطاق U/V
BJ620	WR15	50.00~75.00	3.759	1.880	نطاق V
BJ740	WR12	60.50~91.90	3.099	1.549	نطاق E
BJ900	WR10	75.00~110.0	2.540	1.270	نطاق W
BJ1200	WR08	92.20~140.0	2.032	1.016	نطاق F
